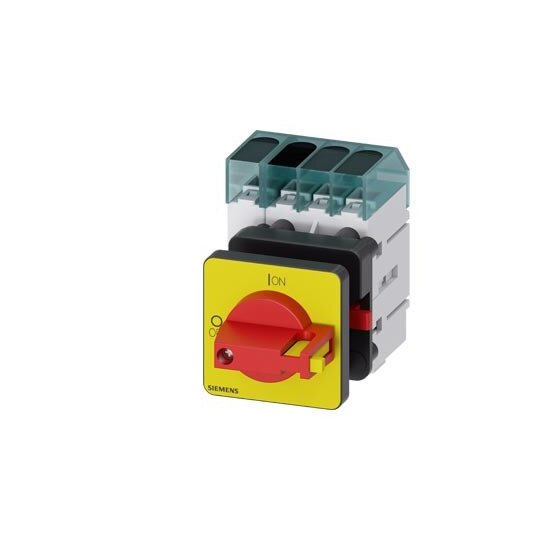

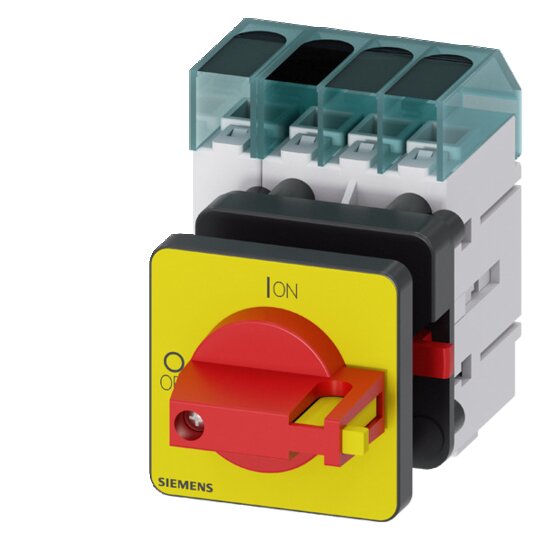

Siemens 3LD30500TL13 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 3p+N 7,5kW

Hersteller-Nr. 3LD30500TL13 972716
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735645
EAN
4001869550244
DEHA.-Nr.
5288120
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 dient für das sichere Abschalten von Lasten in vielen Bereichen, wie z.B. für Drehstrommotoren und Maschinen.



    Technische Details:



    • Typ: Hauptschalter 3-polig + N

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 7,5 kW

    • Frontbefestigung mit Basisschalter und Zentrallochbefestigung

    • Knebelantrieb rot/gelb, Maße: 48x48 mm

    • Modularer Aufbau für schnelle Montage von Hilfsschaltern

    • Optimale Netztrennung von 16 A bis 63 A

    • International anerkannte Approbationen für vielseitigen Einsatz

    • Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Verfügbar auch für Gleichstromanwendungen bei 3LD2



    Kunden Vorteile:



    • Hohe Sicherheit für Anwender und Systeme durch zuverlässige Abschaltfunktionen.

    • Schnelle und einfache Montage steigert die Effizienz in der Installation.

    • Vielseitige Einsatzmöglichkeiten erhöhen die Flexibilität in verschiedenen Anwendungen.

    • Die Abschließbarkeit des Drehantriebes verbessert die Sicherheit bei der Nutzung.

    • Die kompakte Bauweise ermöglicht eine einfache Integration in verschiedene Systeme.
