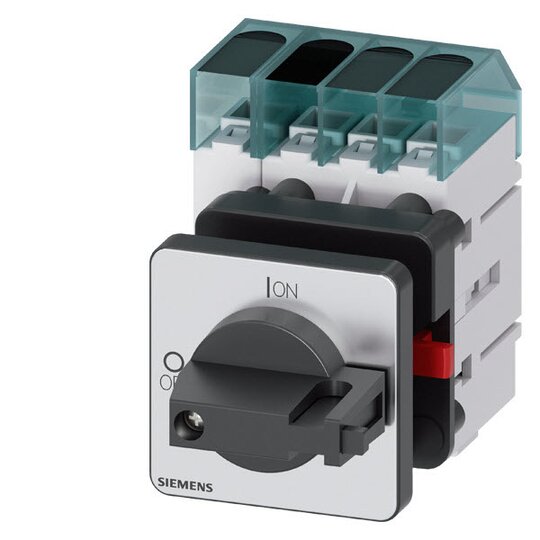

Siemens 3LD30500TL11 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 3p+N 7,5kW

Hersteller-Nr. 3LD30500TL11 972728
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735657
EAN
4001869550237
DEHA.-Nr.
5288132
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3-polig + N SENTRON 3LD3 dient dem sicheren Abschalten von Lasten in vielen Bereichen wie Drehstrommotoren, Klima- und Lüftungsanlagen.



    Technische Details:



    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 7,5kW

    • Basisschalter mit Zentrallochbefestigung 22,5mm

    • Knebelantrieb schwarz 48x48 mm

    • Optimale Netztrennung von 16 A bis 63 A

    • Modularer Aufbau für einfache Montage von Hilfsschaltern

    • International zertifiziert für vielseitigen Einsatz

    • Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau



    Kunden Vorteile:



    • Hohe Sicherheit für Anwender und Systeme

    • Schnelle und einfache Montage dank modularer Bauweise

    • Vielseitige Einsatzmöglichkeiten in kleinen Maschinen wie Sägen, Kompressoren und Pumpen

    • Erhältlich in vielfältigen Varianten für unterschiedliche Anwendungen
