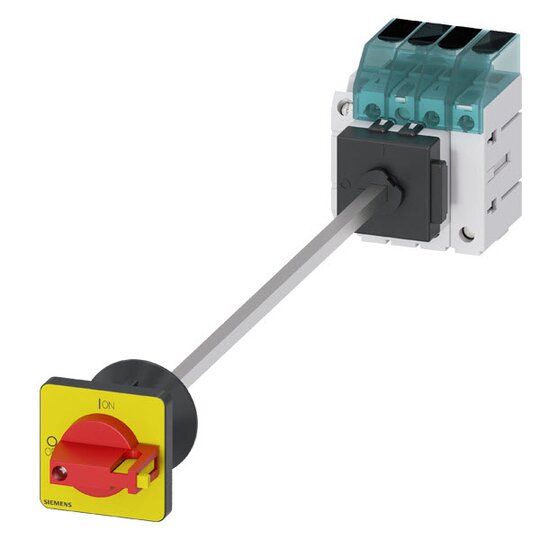

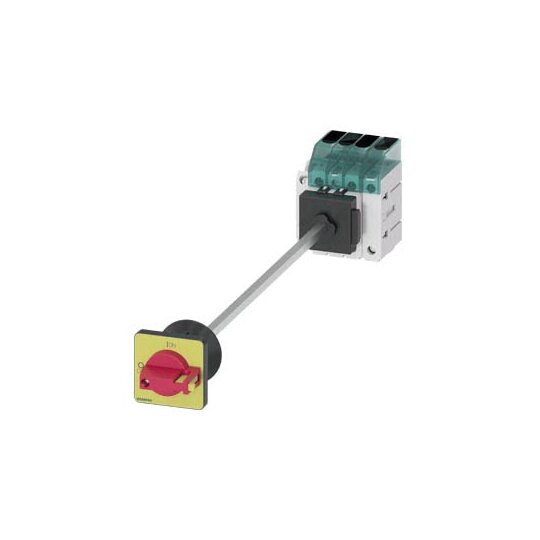

Siemens 3LD30401TL13 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 3p+N 7,5kW

Hersteller-Nr. 3LD30401TL13 972720
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735649
EAN
4001869550121
DEHA.-Nr.
5288124
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen.



    Technische Details:



    • Iu: 16 A

    • 3-polig + N

    • Bemessungsbetriebsleistung bei AC-23 A: 7,5 kW bei 400V

    • Bodenbefestigung: Basisschalter mit Türkupplung

    • Zentrallochbefestigung: 22,5 mm

    • Knebelantrieb: rot/gelb 48x48 mm mit Hilfsschalter 1OE+1S

    • Modularer Aufbau: Schnelle Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Optimale Netztrennung: 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Mechanische Baugröße: Eine Baugröße für fünf elektrische Baugrößen

    • Verfügbarkeit: In vielfältigen Varianten erhältlich, z.B. für Frontbefestigung oder Hutschiene



    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen.

    • Schnelle und einfache Montage gewährleistet.

    • Hohe Sicherheit für Anwender und Systeme.

    • Vielfältige Optionen für unterschiedliche Anwendungen, einschließlich Gleichstromanwendungen.
