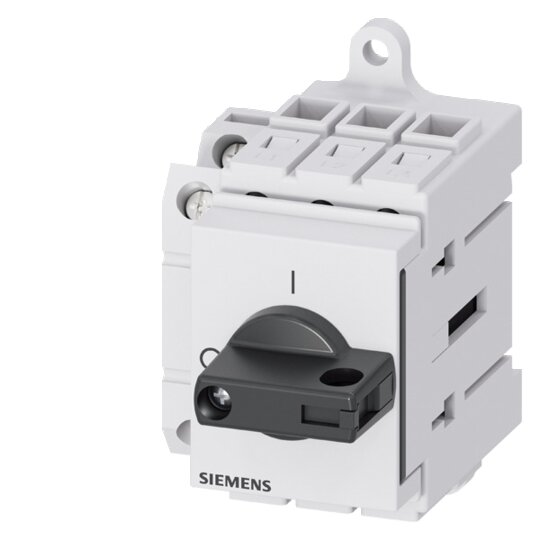

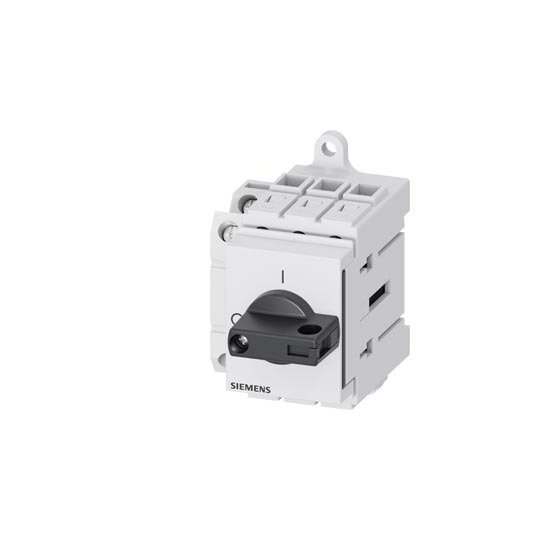

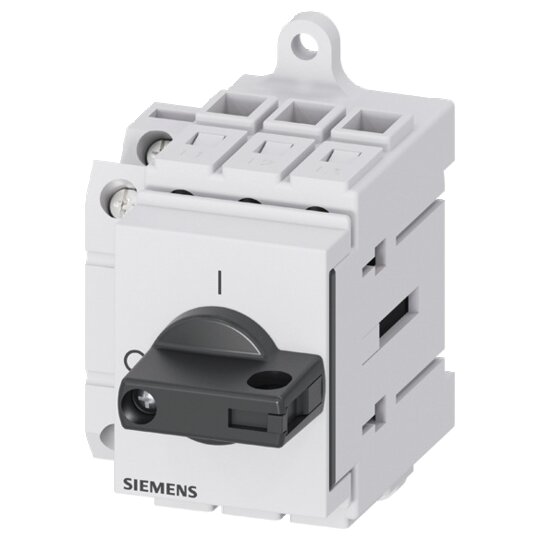

Siemens 3LD30301TK11 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 7,5kW schwarz

Hersteller-Nr. 3LD30301TK11 972751
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735680
EAN
4001869550015
DEHA.-Nr.
5288155
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3LD3


    Der Hauptschalter 3-polig mit einer Bemessungsbetriebsleistung von 7,5 kW dient zum sicheren Abschalten von Lasten in verschiedenen Anwendungen.


    Technische Details:



    • Iu: 16 A

    • Bemessungsbetriebsleistung: 7,5 kW bei 400 V, AC-23 A

    • Modularer Aufbau: Schnelle einfache Montage von Hilfsschaltern

    • Optimale Netztrennung: 16 A bis 63 A

    • Varianten: Für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Anwendungen: Drehstrommotoren, Klima- und Lüftungsanlagen, kleine Maschinen


    Kunden Vorteile:



    • Vielseitige Einsetzbarkeit: Dank internationaler Approbationen

    • Durchgängige Sicherheit: Für Anwender und Systeme

    • Einheitliche mechanische Baugröße: Für fünf elektrische Baugrößen

    • Direkt- oder Türkupplungs-Drehantrieb: Wahlweise verfügbar
