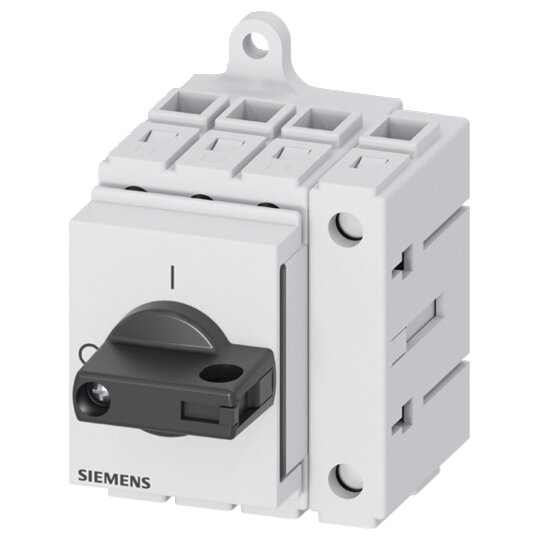

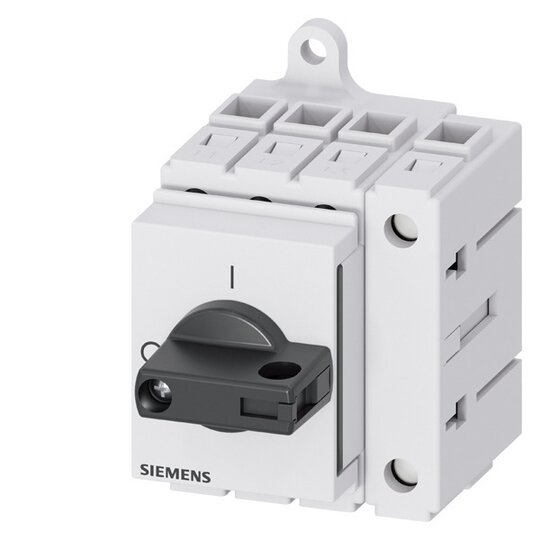

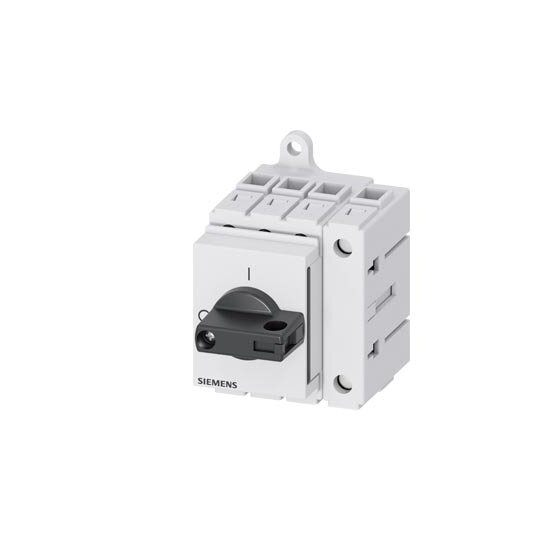

Siemens 3LD30300TL11 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 3p+N 7,5kW

Hersteller-Nr. 3LD30300TL11 972724
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735653
EAN
4001869549996
DEHA.-Nr.
5288128
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3LD3


    Hauptschalter 3-polig + N mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400V für das sichere Abschalten von Lasten in vielen Bereichen.



    Technische Details:



    • Iu 16 A Hauptschalter

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 7,5kW

    • Modularer Aufbau mit einfacher Montage von Hilfsschaltern

    • Optimale Netztrennung von 16 A bis 63 A

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Mechanische Baugröße für fünf elektrische Baugrößen

    • Verfügbare Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau



    Kunden Vorteile:



    • Sichere Abschaltung für Drehstrommotoren, Klima- und Lüftungsanlagen

    • Ideal für kleine Maschinen wie Sägen, Kompressoren, Pumpen und Betonmischer

    • Einfach zu handhabender Drehantrieb, wahlweise mit Direkt- oder Türkupplungsantrieb

    • Durchgängige Sicherheit für Anwender und Systeme
