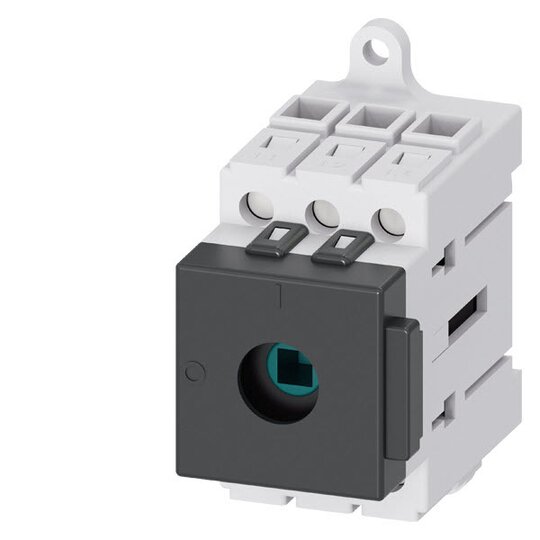

Siemens 3LD30100TK05 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 7,5kW

Hersteller-Nr. 3LD30100TK05 972734
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735663
EAN
4001869549934
DEHA.-Nr.
5288138
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP20

    Lasttrennschalter 3LD3


    Der Hauptschalter 3-polig mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400V bietet sicheres Abschalten von Lasten in zahlreichen Anwendungen.



    Technische Details:



    • Bemessungsbetriebsleistung bei AC-23 A: 7,5 kW bei 400V

    • Modularer Aufbau mit einfacher Montage von Hilfsschaltern

    • N-PE-Klemme oder 4. Pol verfügbar

    • Netztrennung von 16 A bis 63 A durch abschließbaren Drehantrieb

    • Mechanische Baugröße für fünf elektrische Baugrößen

    • Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Optionale Ausführungen mit Direkt- oder Türkupplungs-Drehantrieb

    • Varianten für Gleichstromanwendungen bei 3LD2 verfügbar



    Kundenben Vorteile:



    • Sichere Abschaltung von Drehstrommotoren, Klima- und Lüftungsanlagen

    • Vielfältige Einsatzmöglichkeiten dank internationaler Approbationen

    • Vielseitige Varianten erhöhen die Flexibilität in der Anwendung

    • Durchgängige Sicherheit für Anwender und Systeme

    • Schnelle und einfache Montage spart Zeit und Kosten
