| Ausführung als Hauptschalter |
true |
| Ausführung als Wartungs-/Reparaturschalter |
true |
| Ausführung als Sicherheitsschalter |
true |
| Ausführung als NOT-AUS-Einrichtung |
true |
| Ausführung als Wendeschalter |
false |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Bemessungsdauerstrom Iu |
125 A |
| Bemessungsdauerstrom bei AC-23, 400 V |
80 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
125 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
37 kW |
| Bemessungskurzzeitstromfestigkeit Icw |
2 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
45 kW |
| Polzahl |
3 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Motorantrieb optional |
false |
| Motorantrieb integriert |
false |
| Spannungsauslöser optional |
false |
| Geeignet für Bodenbefestigung |
false |
| Geeignet für Frontbefestigung 4-Loch |
true |
| Geeignet für Frontbefestigung Zentral |
false |
| Farbe des Betätigungselements |
rot |
| Ausführung des Betätigungselements |
kurzer Drehgriff |
| Verriegelbar |
true |
| Anschlussart Hauptstromkreis |
Rahmenklemme |
| Schutzart (IP), frontseitig |
IP65 |

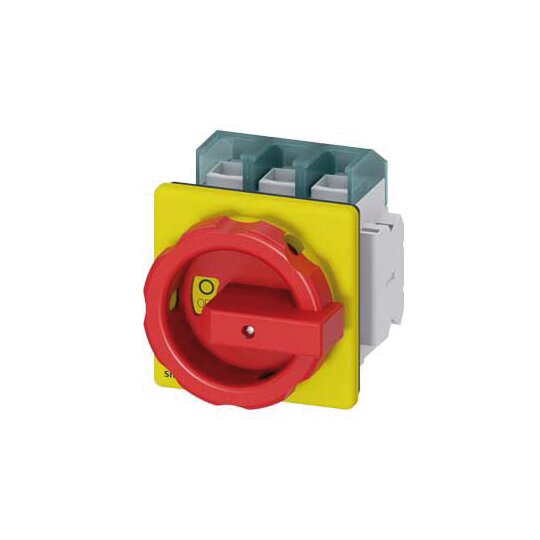

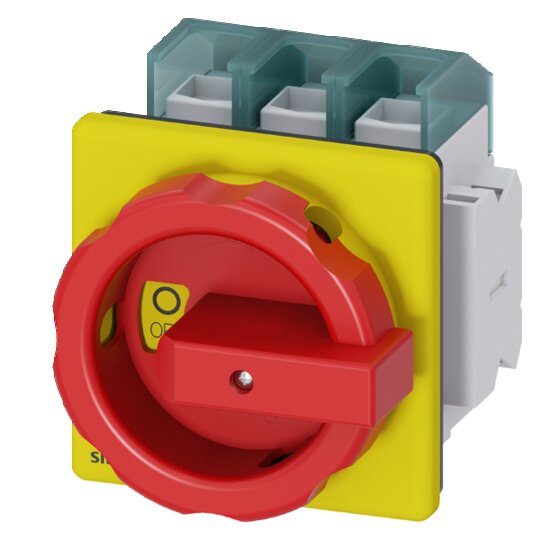

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 125 A, Betriebsleistung / bei AC-23 A bei 400V: 45 kW, Frontbefestigt, 1Ö, 1S, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Der Haupt- und Not-AUS-Schalter 3LD für eine sichere Abschaltung von Lasten in unterschiedlichsten Umgebungen. Die Einsatzmöglichkeiten der Netztrenneinrichtungen 3LD3 sind vielfältig. Nach Netztrennungen sorgen sie für die sichere Freischaltung der gesamten elektrischen Ausrüstung, schalten so zum Beispiel Drehstrommotoren, aber auch Klima- und Lüftungsanlagen. 3LD3 sind zudem prädestiniert für den Einsatz von Steuer- oder Schaltschränken insbesondere für Anwendungen in kleinen Maschinen (z.B. Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen und Holzbearbeitungsmaschinen). Die Siemens Haupt- und Not-AUS-Schalter 3LD zeichnen sich vor allem aus durch: 1. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N- PE-Klemme oder 4. Pol. 2. Vielseitig einsetzbar dank lokaler Approbationen. 3. Eine mechanische Baugröße für fünf elektrische Baugrößen. 4. Für Gleichstromanwendungen einsetzbar. 5. Montagearten: Frontbefestigung, Montageplatte, Hutschiene. 6. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes.
