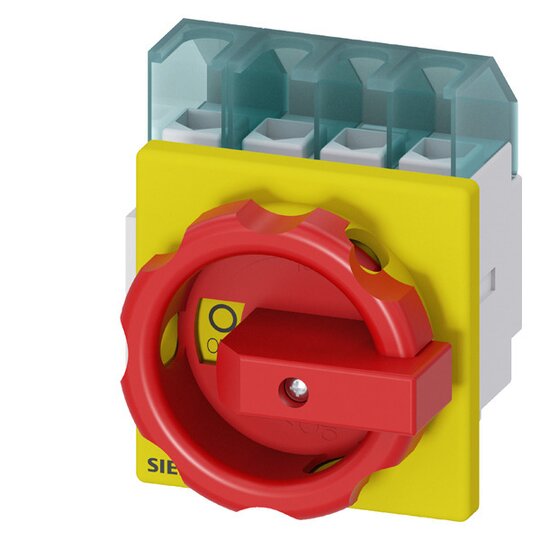

Siemens 3LD21031TL53 Not-Ausschalter 4p 25A 400V 9,5kW Frontbef. 4lochbef.

Hersteller-Nr. 3LD21031TL53 149916
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2701761
EAN
4011209402935
DEHA.-Nr.
0288414
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der Haupt- und NOT-AUS-Schalter SENTRON 3LD2 dient dem sicheren Abschalten von Lasten in zahlreichen Anwendungen, wie z.B. Drehstrommotoren und Lüftungsanlagen.



    Technische Details:



    • Polzahl: 4-polig

    • Iu: 25 A

    • Betriebsleistung: 9,5 kW bei AC-23 A bei 400V

    • Schutzart: bis IP 65, gekapseltes Gehäuse

    • Netztrennung: 16 A bis 250 A

    • Befestigungsoptionen: Frontbefestigung, Montageplatte, Hutschiene, Verteilereinbau

    • Drehantriebe: Direkt- oder Türkupplungs-Drehantrieb, auch für Gleichstromanwendungen erhältlich

    • Internationale Zulassungen: IEC, UL, CCC, Schiffbau-Applikationen



    Kunden Vorteile:



    • Schnelle und einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol.

    • Modularer Aufbau für flexible Anpassungen an unterschiedliche Anwendungen.

    • Hohe Sicherheit für Anwender und Systeme in verschiedenen Industrien.

    • Vielseitige Einsatzmöglichkeiten für zahlreiche industrielle Anwendungen.
