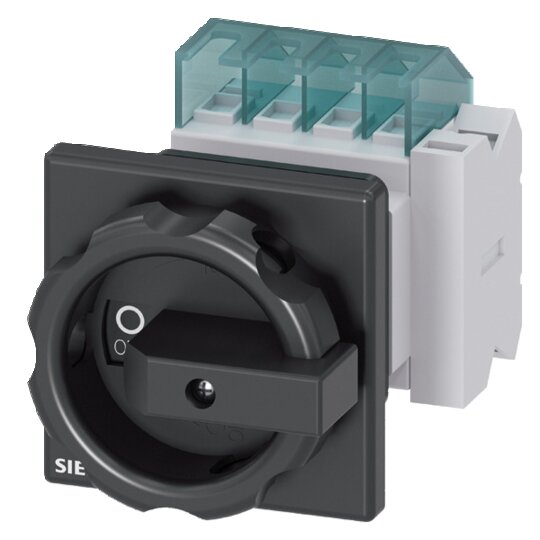

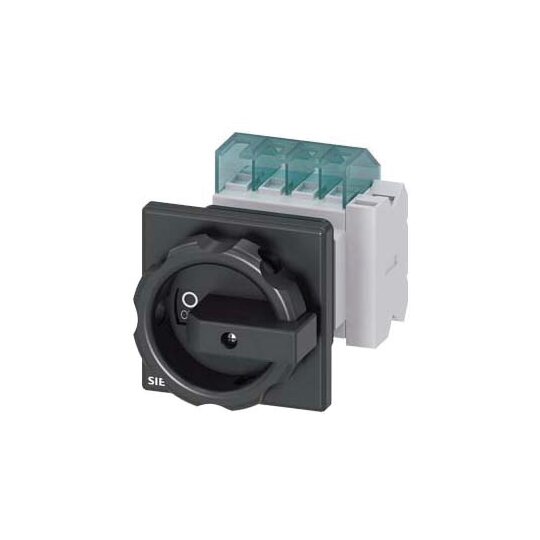

Siemens 3LD20541TP51 Hauptschalter 3p 16A 400V 7,5kW 1S+1Ö Frontbef.

Hersteller-Nr. 3LD20541TP51 1501517
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2780669
EAN
4011209512078
DEHA.-Nr.
1659779
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,34 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Sentron, Lasttrennschalter 3LD


    Der 3-polige Hauptschalter SENTRON 3LD2 ermöglicht das sichere Abschalten von Lasten in vielen Bereichen, einschließlich Maschinen- und Anlagentechnik.



    Technische Details:



    • Stromstärke (Iu): 16 A

    • Betriebsleistung bei AC-23 A (400 V): 7,5 kW

    • Frontbefestigt, 1Ö, 1S

    • Drehantrieb, schwarz

    • Zentralbefestigung: 22,5 mm

    • Schutzart: bis IP 65

    • Modularer Aufbau

    • Verfügbarkeit von Varianten für Gleichstromanwendungen



    Kunden Vorteile:



    • Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes

    • Schnelle und einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Vielseitig einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen

    • Vielfalt an Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Durchgängige Sicherheit für Anwender und Systeme
