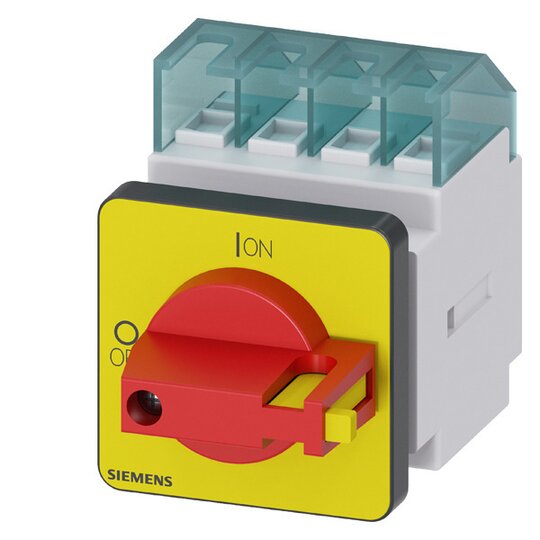

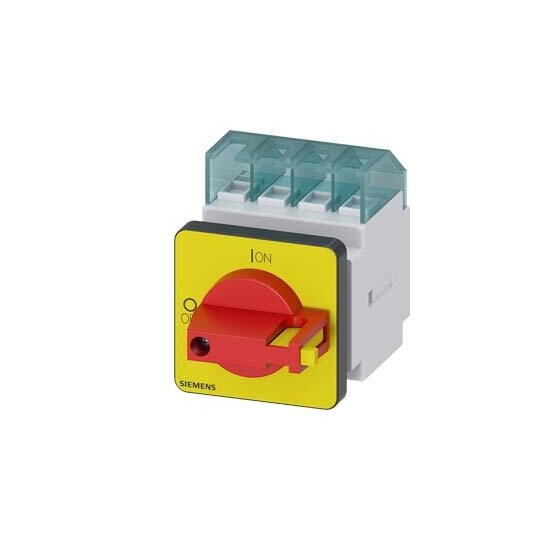

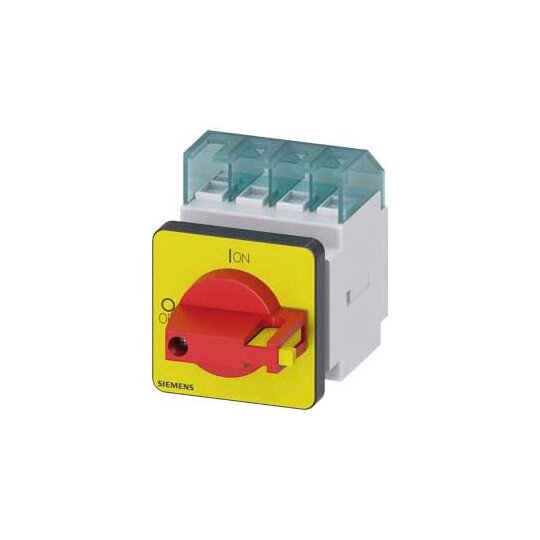

Siemens 3LD20220TK13 Not-Ausschalter 3p 16A 400V 7,5kW Frontbef. 4loch

Hersteller-Nr. 3LD20220TK13 152270
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708459
EAN
4011209511941
DEHA.-Nr.
1659765
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,34 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der SENTRON 3LD2 ist ein Not-Aus-Schalter, der sich ideal für das sichere Abschalten von Lasten in verschiedenen industriellen Anwendungen eignet.


    Technische Details:



    • Polzahl: 3-polig

    • Iu: 16 A

    • Betriebsleistung (AC-23 A bei 400V): 7,5 kW

    • Schutzart: bis IP 65

    • Modularer Aufbau mit einfacher Montage

    • Internationale Zertifizierungen: IEC, UL, CCC, Schiffbau

    • Verfügbare Varianten für Gleichstromanwendungen


    Kunden Vorteile:



    • Optimale Netztrennung von 16 A bis 250 A durch abschließbaren Drehantrieb

    • Vielseitige Anwendungsmöglichkeiten in verschiedenen Branchen

    • Einfacher Zugang zur Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Durchgängige Sicherheit für Anwender und Systeme
