Ausführung des elektrischen Anschlusses | Federzuganschluss |
Montageart | Hutschiene TH35 |
Mit abnehmbaren Klemmen | false |
Funktionale Ergänzung möglich | false |
Anzahl der Pins | 8 |
Breite | 6,2 mm |
Höhe | 101 mm |
Tiefe | 78,6 mm |

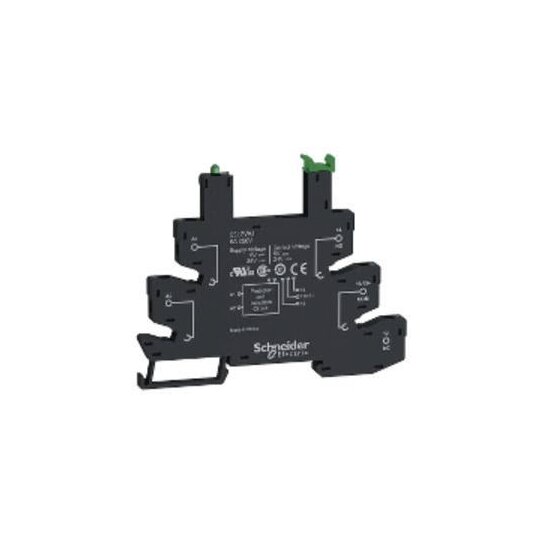

Stecksockel in schmaler Bauform 6,2 mm vergleichbar einer Reihenklemme zur Aufnahme eines steckbaren Halbleiterrelais der Reihe SSL1. Der Sockel verfügt über Anschlussklemmen mit Federzugtechnik, Aufnahme von Verdrahtungskämmen zur Potentialbrückung, eine LED-Anzeige des Ansteuerzustandes, einem Hebel zur einfacheren Montage bzw. Auswerfen des Halbleiterrelais und einem internen Verpolungsschutz mit Spannungsanpassung für die Ansteuerung des gesteckten Halbleiterrelais. Dieser Sockel ist für alle SSL1-JD/BD-Halbleiterrelais mit einer Steuerspannung von 5 bis 24 VDC geeignet.
Art.-Nr.
2768841
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2779398
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 10 ein
|
