Ausführung des elektrischen Anschlusses | Schraubanschluss |
Funktion ansprechverzögert | true |
Funktion rückfallverzögert | false |
Funktion einschaltwischend | false |
Funktion ausschaltwischend | false |
Funktion Stern/Dreieck | false |
Funktion Impulsformend | false |
Funktion blinkend mit Pause beginnend, Festzeit | false |
Funktion blinkend mit Impuls beginnend, Festzeit | false |
Funktion taktend mit Pause beginnend, variabel | false |
Funktion taktend mit Impuls beginnend, variabel | false |
Mit Stecksockel | false |
Fernbedienung möglich | false |
Geeignet als Fernbedienung | false |
Aufsteckbar auf Schütz | false |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 240 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 240 V |
Bemessungssteuerspeisespannung Us bei DC | 24 - 240 V |
Spannungsart zur Betätigung | AC/DC |
Nennstrom | 8 A |
Zeitbereich | 0.05 - 1080000 s |
Anzahl der Ausgänge, unverzögert, Öffner | 0 |
Anzahl der Ausgänge, unverzögert, Schließer | 0 |
Anzahl der Ausgänge, unverzögert, Wechsler | 0 |
Anzahl der Ausgänge, verzögert, Öffner | 1 |
Anzahl der Ausgänge, verzögert, Schließer | 1 |
Anzahl der Ausgänge, verzögert, Wechsler | 1 |
Ausgänge, umschaltbar verzögert/unverzögert | false |
Mit Halbleiterausgang | false |
Geeignet für Hutschienenmontage | true |
Geeignet für Frontmontage | false |
Breite | 22,5 mm |
Höhe | 90 mm |
Tiefe | 73 mm |

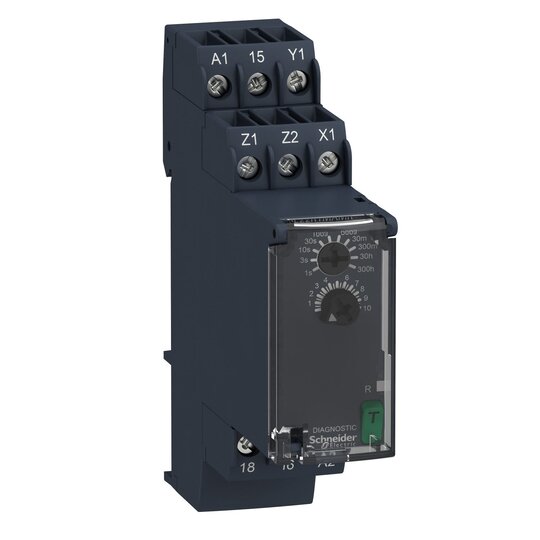

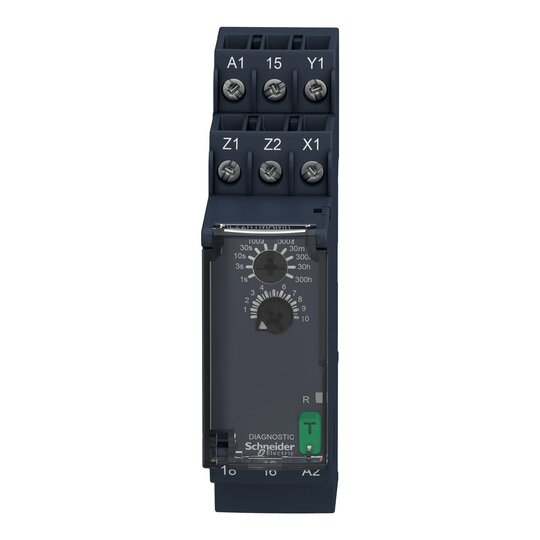

Elektronisches Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über eine Zeitfunktion, die auch die Möglichkeit zur Summierung von Kontaktunterbrechungen bietet, und schaltet am Ausgang einen Relaiswechsler, der bis zu 8 A belastbar ist. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht insbesondere bei langen Zeitfunktionen das Einschalten des Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. LED-Anzeigen informieren über den Zustand. Das Weitspannungsnetzteil ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.
