Panels Bediengeräte Touch Panel

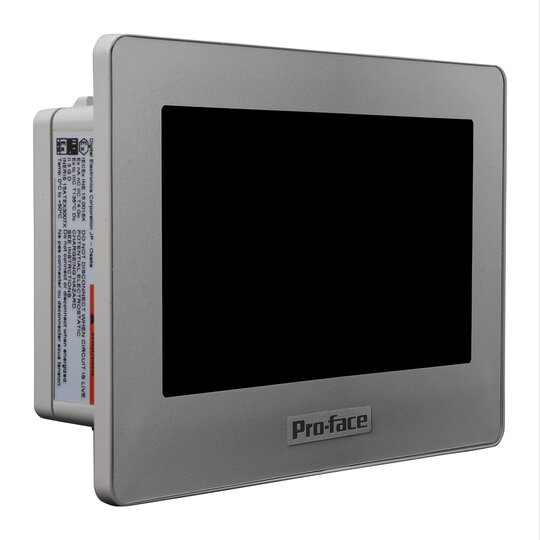

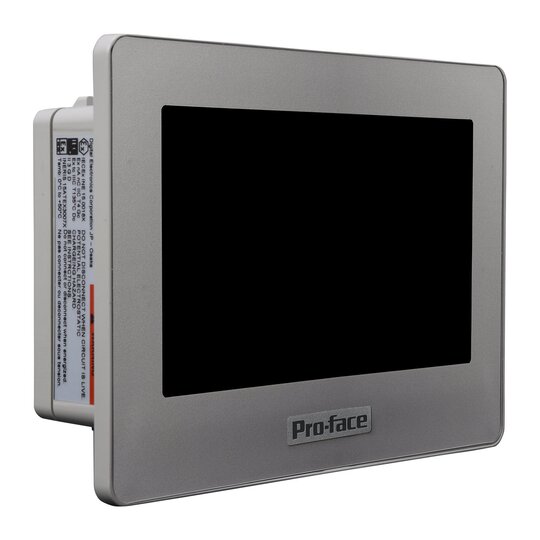

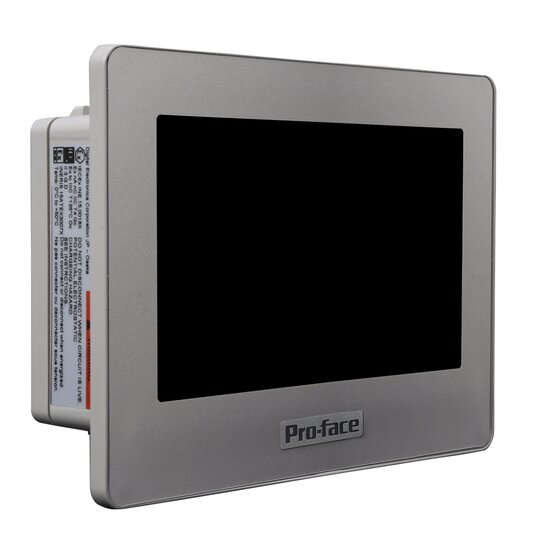

Das Kompakt-HMI GP4100 ist ein Standard Touch-Panel für kleine Anzeigen an einfachen Maschinen. . Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen die Qualität der Visualisierung auf einer kleinen Anzeige und ein kompaktes Format bei ausreichender Konnektivität im Mittelpunkt. Das resistive Single-Touch Display in 4,3 Zoll wide screen mit 65k Farben und einer Auflösung von 480x272 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Die Bedienoberfläche auf dem HMI wird mit der Software GP-Pro EX konfiguriert. Durch die dedizierte Schnittstelle 1 x Ethernet RS-232C/485 RJ45, 1 x USB Typ A, 1 x USB micro-B ist eine ausreichende Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 124,9 mm (Breite) x 90,4 mm (Höhe) x 35,9 mm (Tiefe) bei einem Panel Cut-out von 112,5 mm x 77,5 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entsprichte der Schutzklasse IP65F, Type 1, Type 4X (nur Innenbereich), Type 13 (auf der Frontseite, wenn ordnungsgemäß in einem Gehäuse installiert). Zudem entspricht es Normen, wie CE, China RoHS, REACH,KC, EN (61000-6-4/61000-6-2/ 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201.
