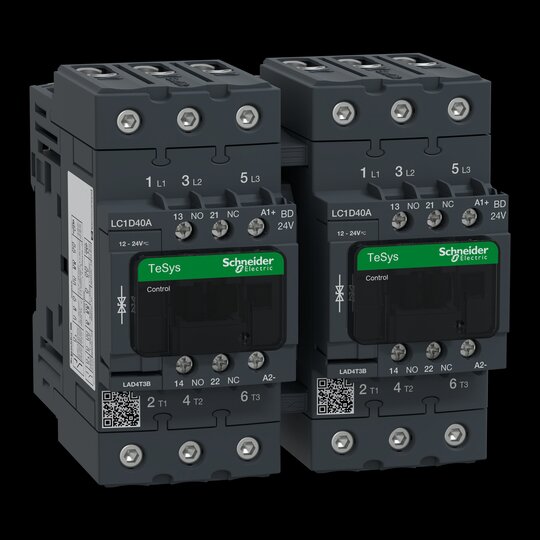

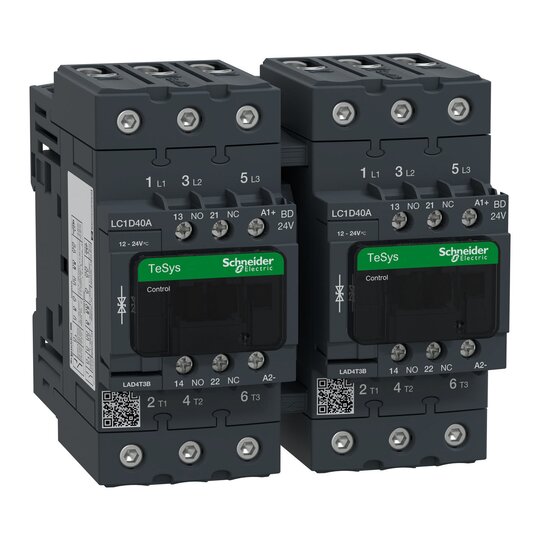

Schneider LC2D40ABD Wendeschützkombi 3p 1S1Ö 18,5kW 400V AC3 40A 24VDC

Hersteller-Nr. LC2D40ABD 181296
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2749408
EAN
3389118340923
DEHA.-Nr.
2964677
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Funktion Wendeschütz
Tragschienenmontage möglich true
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart der Betriebsspannung DC
Betriebsspannung bei DC 440 - 440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 60 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V 18,5 kW
Bemessungsbetriebsleistung NEMA 22,4 kW
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Breite 119 mm
Höhe 122 mm
Tiefe 120 mm

3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennstrom 40A AC-3 18. 5kW@400V, beinhaltet eine 24V DC-Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung.
