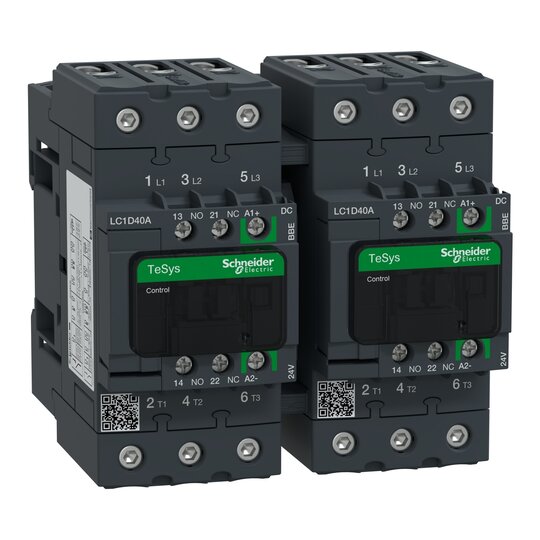

Schneider LC2D40ABBE Wendeschützkombi 3p 1S+1Ö 22kW 400V AC3 40A 24VDC 11W

Hersteller-Nr. LC2D40ABBE 193989
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2768623
EAN
3606480988172
DEHA.-Nr.
5278298
eClass.-Nr.
27371009
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Funktion Wendeschütz
Tragschienenmontage möglich true
Bemessungssteuerspeisespannung Us bei DC 17 - 30 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart der Betriebsspannung DC
Betriebsspannung bei DC 440 - 440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 60 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V 18,5 kW
Bemessungsbetriebsleistung NEMA 22,4 kW
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Breite 119 mm
Höhe 122 mm
Tiefe 120 mm

3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennstrom 40A AC-3 18. 5kW@400V, beinhaltet eine 24V DC low consumption Elektronikspule für die direkte SPS-Steuerung, 2 Öffner+2 Schließer Hilfskontakte, mechanische Verriegelung.
