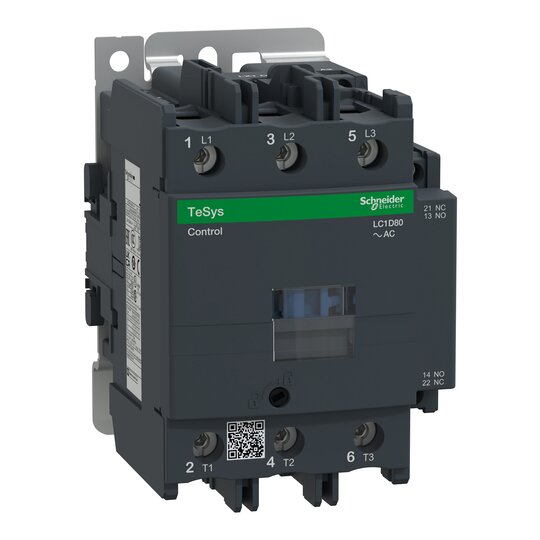

Schneider LC1D80B7 Leistungsschütz 3p 1S1Ö 37kW 400V AC3 80A 24V 50/60Hz
1 Stück

Listenpreis
Art.-Nr.
2742714
EAN
3389110440034
Hersteller-Nr.
LC1D80B7
DEHA.-Nr.
0071808
eClass.-Nr.
27371003
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24 V
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 125 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A
Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 32 A
Bemessungsbetriebsleistung bei AC-4, 400 V 15 kW
Geeignet für Reiheneinbau false
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A, Spule 24 V AC. Abmessung (BxHxT) 85x127x130 mm, Gewicht 1,59 kg. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach UL, GOST, DNV, BV, CSA, RINA, LROS (Lloyds register of shipping), GL, CCC. Produktstandards gem.
