Schneider LC1D50AEHE Leistungsschütz 3p 1S+1Ö 30kW 400V AC3 50A 48-130VACDC
1 Stück

Listenpreis
Art.-Nr.
2768633
EAN
3606480988240
Hersteller-Nr.
LC1D50AEHE
DEHA.-Nr.
5278273
eClass.-Nr.
27371003
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei AC 50 Hz 48 - 130 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 48 - 130 V
Bemessungssteuerspeisespannung Us bei DC 48 - 130 V
Spannungsart zur Betätigung AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 25 A
Bemessungsbetriebsleistung bei AC-4, 400 V 11 kW
Geeignet für Reiheneinbau false
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3

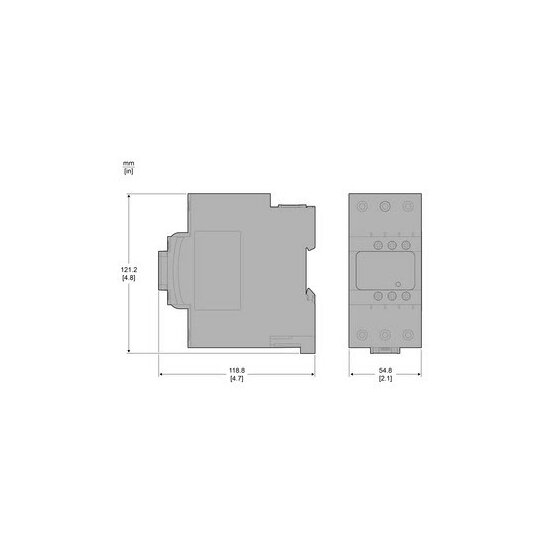

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A, Spule 48-130 V AC/DC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,997 kg. Kategorie AC-1, AC-3. Spule- AC/DC, elektronisch, Integrierte bidirektionale Spitzenbegrenzung. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.
