| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
24 - 60 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
24 - 60 V |
| Bemessungssteuerspeisespannung Us bei DC |
24 - 60 V |
| Spannungsart zur Betätigung |
AC/DC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Betriebsspannung bei AC 50 Hz |
440 - 440 V |
| Betriebsspannung bei AC 60 Hz |
440 - 440 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
40 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
25 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
11 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
12 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V |
5,5 kW |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Geeignet für Reiheneinbau |
false |
| Breite |
45 mm |
| Höhe |
85 mm |
| Tiefe |
92 mm |

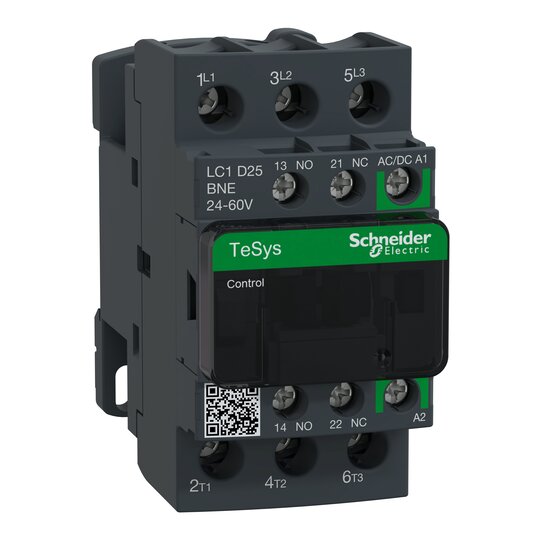

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A, Spule 24-60 V AC/DC. Abmessung (BxHxT) 45x85x92 mm, Gewicht 0,433 kg. EverLink-Klemmen Innensechskant. Gemäß den lokalen Vorschriften zur elektrischen Verdrahtung ist ein isolierter Inbusschlüssel der Größe 4 zu verwenden (Bestell-Nr. LADALLEN4). Kategorie AC-3, AC-1. Spule- AC/DC, elektronisch, Integrierte bidirektionale Spitzenbegrenzung. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.
