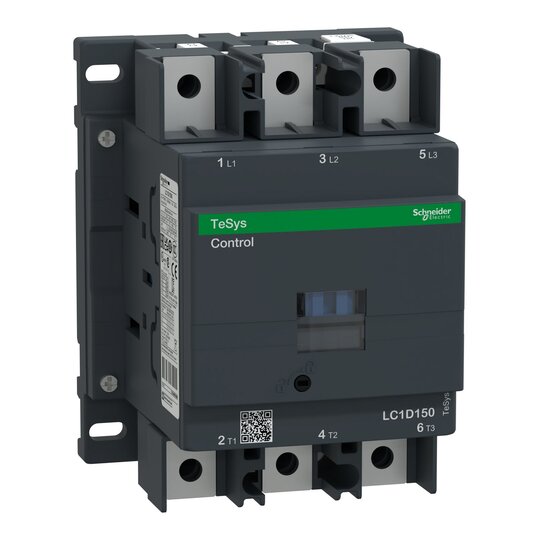

Schneider LC1D1506BD Leistungsschütz 3p 1S1Ö 75kW 400V AC3 150A 24VDC
1 Stück

Listenpreis
Art.-Nr.
2752614
EAN
3389110483017
Hersteller-Nr.
LC1D1506BD
DEHA.-Nr.
0074238
eClass.-Nr.
27371003
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 200 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 150 A
Bemessungsbetriebsleistung bei AC-3, 400 V 75 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 50 A
Bemessungsbetriebsleistung bei AC-4, 400 V 22 kW
Geeignet für Reiheneinbau false
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Anschlussart Hauptstromkreis sonstige
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 75 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 150 A, Spule 24 V DC. Abmessung (BxHxT) 120x158x136 mm, Gewicht 2,5 kg. Kategorie AC-3, AC-1, AC-4. mit integraler Unterdrückungseinheit. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GL, CSA, CCC, UL, DNV, LROS (Lloyds register of shipping), RINA, BV, GOST. Produktstandards gem.

Download (Stand: 05.05.2024)

Download (Stand: 05.05.2024)

Download (Stand: 05.05.2024)

Download (Stand: 05.05.2024)

Download (Stand: 05.05.2024)

Download (Stand: 05.05.2024)

Download (Stand: 05.05.2024)

Download (Stand: 05.05.2024)

Download (Stand: 05.05.2024)

Produktvideo

hochgeladen am 05.05.2024
