Zentralbaugruppe CPU

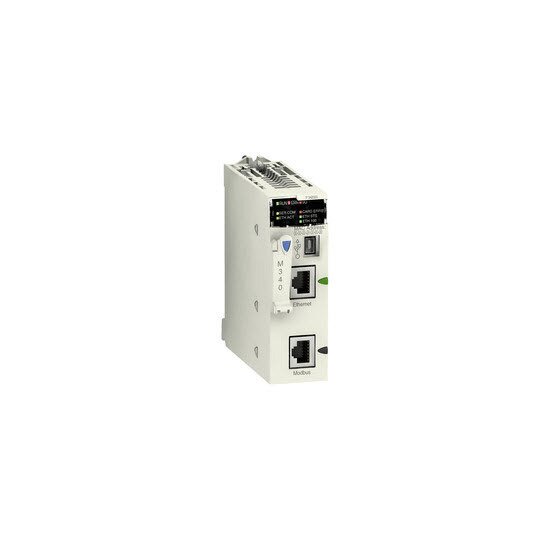

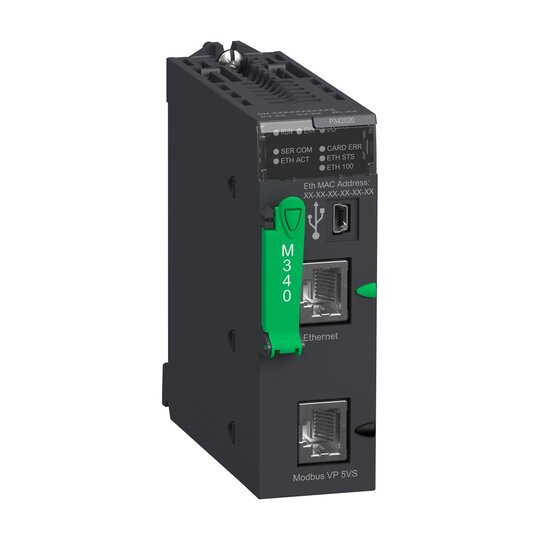

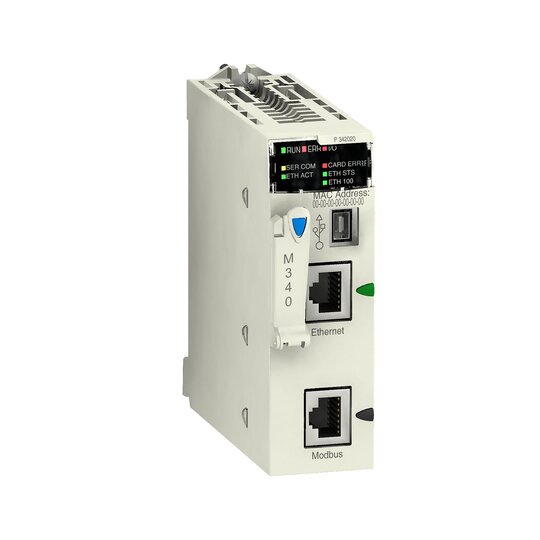

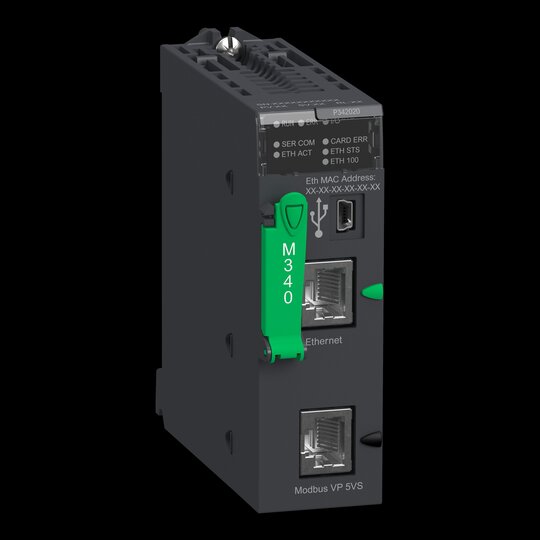

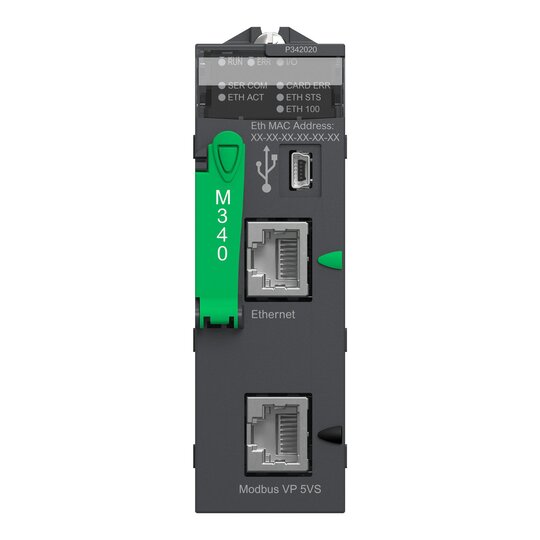

Dieses Prozessormodul ist Teil der Modicon M340-Reihe, einem Angebot an speicherprogrammierbaren Steuerungen (SPS). Es bietet eine maximale Konfiguration von 4 Modulträgern, 36 anwendungsspezifische Kanäle und 11 Steckplätze. Es handelt sich um ein Prozessormodul mit einer Stromaufnahme von 92mA bei 24V DC, arbeitet mit interner Stromversorgung. Außerdem verfügt es über einen RJ45-Anschluss für den Anschluss an das Ethernet-Modbus/TCP-Netzwerk und einen RJ45-Anschluss für die serielle Modbus-Verbindung oder die Zeichenmodus-Verbindung (RS 232C/RS 485, 2-Draht, nicht isoliert). Dieser Prozessor wird standardmäßig mit einer Flash-Speicherkarte des Typs SD (Secure Digital) geliefert. Diese dient der Sicherung der beiden Speicherbereiche des internen RAM des Prozessormoduls vorgesehen ist: Programm-, Symbol- und Kommentarbereich sowie Konstantenbereich. Das Modul verfügt über eine diskrete E/A-Prozessorkapazität von 1024 Multi-Rack-, 704 Single-Rack-Konfigurationen und eine analoge E/A-Prozessorkapazität von 256 Multi-Rack-, 66 Single-Rack-Konfigurationen. Es unterstützt 256kb Daten-, 4096kb und 3584kb Programm-RAM. Es eignet sich für Anwendungen in der Prozessindustrie, erneuerbare Energien, Wasser, Zement, Fertigung, Infrastruktur und Maschinen. Dieses Produkt ist von CE zertifiziert. Es erfüllt die Normen EN 61131-2, EN 61000-6-4, EN 61000-6-2 und EN 61010-2-201. Er wird mit einer Speicherkarte (BMXRMS008MP) zur Sicherung von Programmen, Konstanten, Symbolen und Daten geliefert, internes RAM 4096kB, internes RAM 256kB Daten, internes RAM 3584kB Programmkonstanten und Symbole. Die kompakte Modicon M340 bietet Flexibilität und integrierte Funktionen in einem kleinen Gehäuse. Im Kern des Prozesses bietet es Ihnen Plug-and-Work-Lösungen sowohl mit Geräten von Schneider Electric als auch von Drittanbietern.
