Anzahl der Kontakte als Wechsler | 1 |
Anzahl der Kontakte als Schließer | 0 |
Anzahl der Kontakte als Öffner | 0 |
Anzahl der Fehlersignalschalter | 1 |
Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Ausführung | integrierbar |
Montageart | sonstige |
Fassung | ohne |

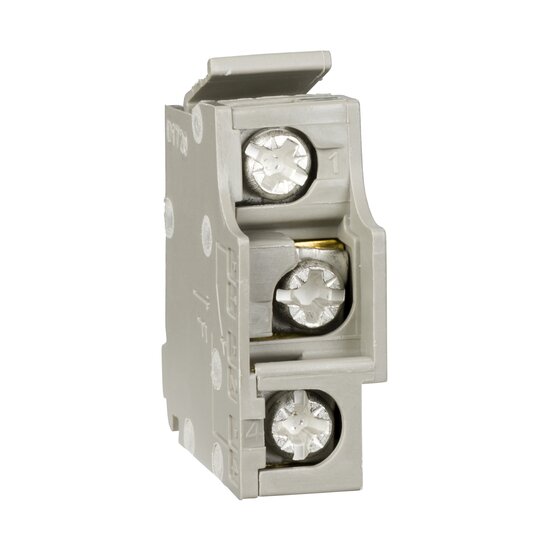

Es handelt sich hierbei um einen einfachen Niederpegel-Hilfskontakt, der alle verschiedenen Anzeigen aus der Ferne für die Leistungsschalter Compact NSX, Compact NS und PowerPact Multistandard bereitstellt. Fernstatusinformationen sind EIN/AUS (OF), Auslöseanzeige (SD) und Fehlerauslöseanzeige (SDE) für alle Leistungsschaltertypen. Die Fernstatusinformationen für die Auslöseanzeige aufgrund eines Erdschlusses (SDV) werden für Compact NSX und PowerPact Multistandard verwendet. Die Kontakte werden in dem Gerät in speziellen Steckplätzen installiert. Bei diesem Hilfskontakt handelt es sich um einen Wechslerkontakt mit einem gemeinsamen Anschlusspunkt, 1 Schließer und 1 Öffner. Der Bemessungsstrom beträgt 5 A und die Mindestlast beträgt 1 MA bei 4 VDC für die Gebrauchskategorien AC12/AC15/DC12/DC14. Ein Gerät verfügt über 5 Hilfsschalter-Kontakttypen. Sie entspricht der Norm IEC 60947-5-1.
