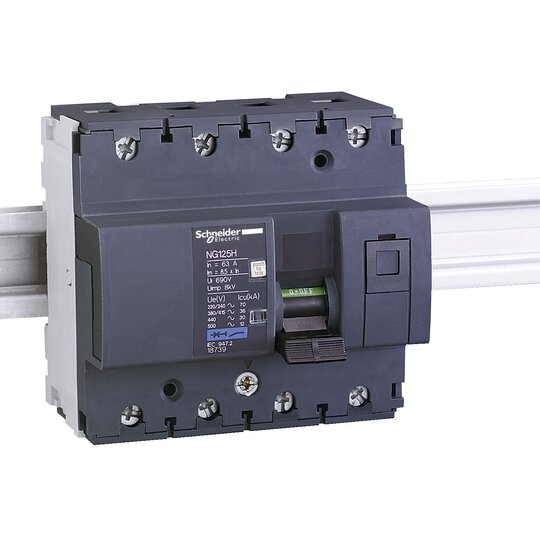

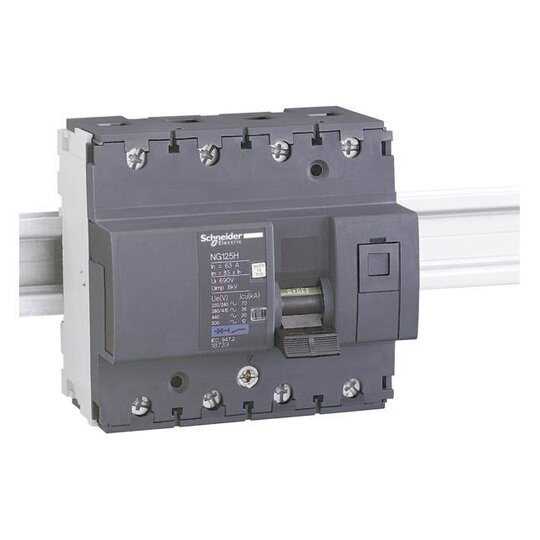

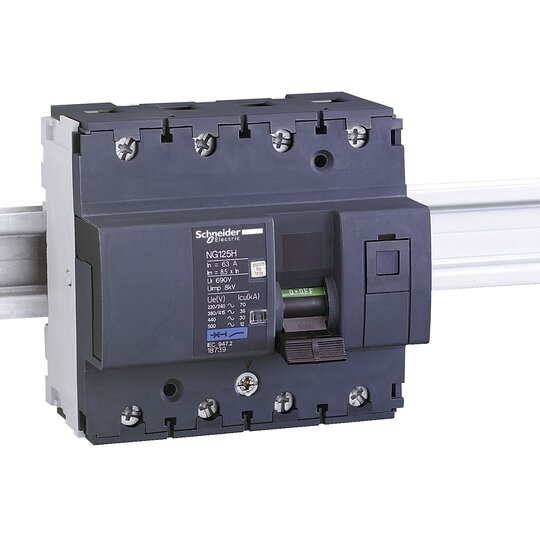

Schneider 18737 Leistungsschalter NG125H
4polig C 40A
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2779769
- EAN
- 3303430187370
- Hersteller-Nr.
- 18737
- DEHA.-Nr.
- 1067108
- eClass.-Nr.
- 27141901
- Herstellerlink
- Wunsch-Suchbegriff
| Einbautiefe | 47 mm |
| Auslösecharakteristik | C |
| Polzahl (gesamt) | 4 |
| Anzahl der abgesicherten Pole | 4 |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 415 V |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 70 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 36 kA |
| Frequenz | 50 - 60 Hz |
| Unterputzmontage | false |
| Mitschaltender Neutralleiter | true |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | true |
| Breite in Teilungseinheiten | 6 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -30 - 70 €C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 35 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 qmm |
| Explosionsgeschützt | false |
Leistungsschalter Acti 9 NG125H, 36kA (IEC/EN 60947-2). 3-polig, Nennstrom 40A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125H Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
