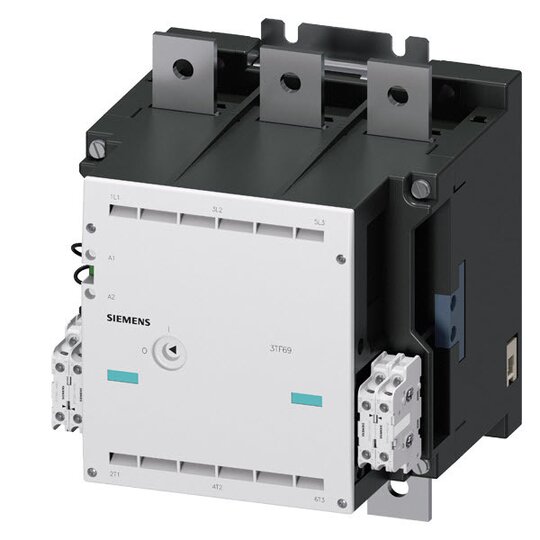

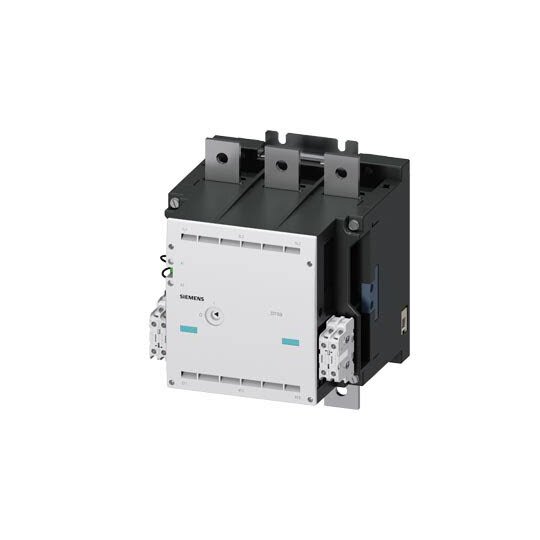

Schütz Bgr.14, 3pol., AC-3, 450kW, 400/380V (690V) (4NO+4NC) 3TF6944-0CQ7

Hersteller-Nr. 3TF69440CQ7 162859
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2722070
EAN
4011209086043
DEHA.-Nr.
1679059
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 380 - 460 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 380 - 460 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 910 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 820 A
Bemessungsbetriebsleistung bei AC-3, 400 V 450 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 690 A
Bemessungsbetriebsleistung NEMA 514,849125 kW
Anzahl der Hilfskontakte als Schließer 4
Anzahl der Hilfskontakte als Öffner 4
Geeignet für Reiheneinbau true

    Vakuumschütz AC-3e 630 A


    Der Vakuumschütz 3TF6 ist ein zuverlässiges Gerät zum Schalten von Motoren, das sich durch kompakte Bauweise und hohe Kontaktzuverlässigkeit auszeichnet.



    Technische Details:



    • Bemessungsstrom: 630 A / 820 A

    • Leistung: 335 kW / 450 kW bei 400 V

    • Spannungsbereich: 380-460 V AC (50/60Hz)

    • Antrieb: konventionell

    • Hilfskontakte: 4 S + 4 Ö

    • Hauptstromkreis: Schiene

    • Steuer- und Hilfsstromkreis: Schraubanschluss

    • Schaltlebensdauer: besonders hoch

    • Weltweite Zulassungen: IEC, UL/CSA

    • IE3/IE4 ready

    • Vielfältiges Zubehör verfügbar



    Kunden Vorteile:



    • Größte Leistung bei kompakter Bauweise.

    • Besonders geeignet für häufiges Schalten im Tippbetrieb.

    • Reduziert die Komplexität des Aufbaus durch vormontierte Hilfsschalter.

    • Erhältlich in zwei Baugrößen und einem großen Leistungsbereich.

    • Einfache Installation im Hauptstromkreis über Schienen.
