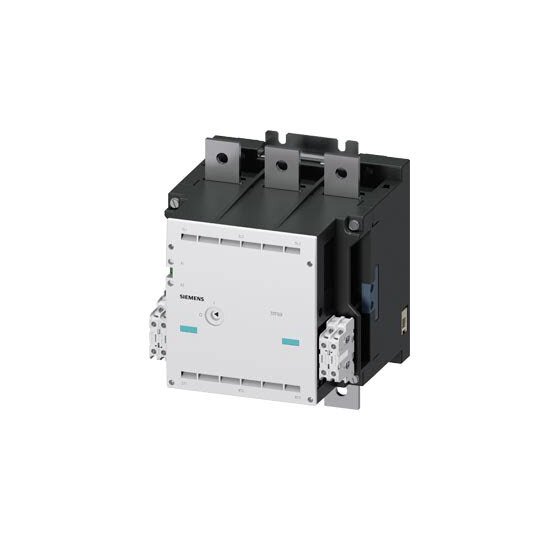

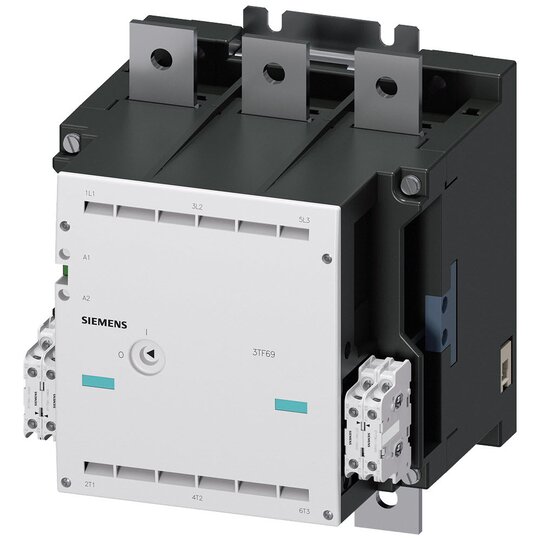

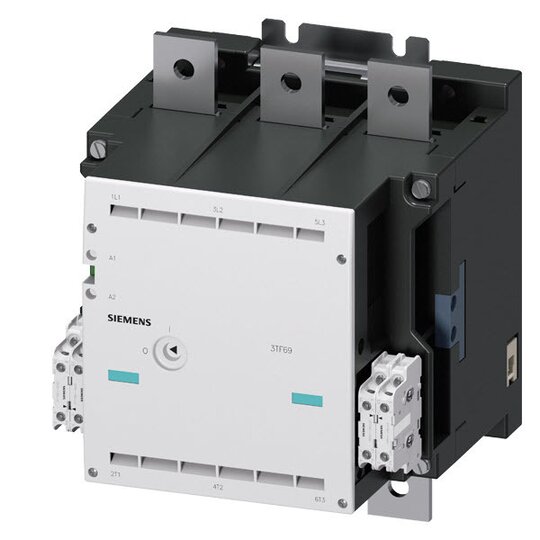

Schütz Bgr.14, 3pol., AC-3, 450kW, 400/380V (690V) (4NO+4NC) 3TF6944-0CP7

Hersteller-Nr. 3TF69440CP7 162858
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2722069
EAN
4011209044524
DEHA.-Nr.
1679057
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 276 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 276 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 910 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 820 A
Bemessungsbetriebsleistung bei AC-3, 400 V 450 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 690 A
Bemessungsbetriebsleistung NEMA 514,849125 kW
Anzahl der Hilfskontakte als Schließer 4
Anzahl der Hilfskontakte als Öffner 4
Geeignet für Reiheneinbau true

    Vakuumschütz AC-3e 630 A


    Der Vakuumschütz 3TF6 dient zum Schalten von Motoren und bietet hohe Kontaktzuverlässigkeit und Schaltlebensdauer bei kompakter Bauweise.



    Technische Details:



    • Nennstrom: 630 A, 820 A

    • Nennleistung: 335 kW / 400 V, 450 kW / 400 V

    • Spannung: 690 V

    • Hilfskontakte: 4 S + 4 Ö

    • Steuer- und Hilfsstromkreis: Schraubanschluss

    • Betriebsarten: AC- oder DC-Betätigung

    • Qualifikationen: IEC und UL/CSA zugelassen, IE3/IE4 ready



    Kunden Vorteile:



    • Hervorragende Leistung bei kompaktem Design.

    • Besonders hohe Schaltlebensdauer, ideal für häufiges Schalten im Tippbetrieb.

    • Vormontierte Hilfsschalter reduzieren die Komplexität Ihrer Installation.

    • Vielfältiges Zubehör wie Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen verfügbar.
