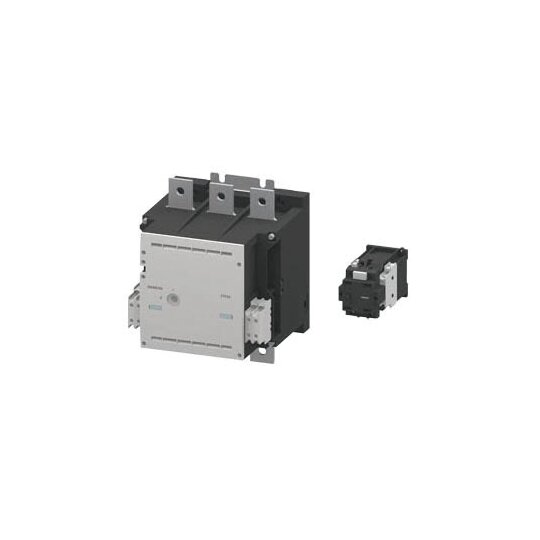

Schütz Bgr.14, 3pol., AC-3, 450kW, 400/380V (690V) (3NO+3NC) 3TC4417-4A
Hersteller-Nr. 3TF69331DB4 162849
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2722060
- EAN
- 4011209219526
- DEHA.-Nr.
- 1679035
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364190
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 910 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 820 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 450 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 690 A |
| Bemessungsbetriebsleistung NEMA | 514,849125 kW |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Öffner | 3 |
| Geeignet für Reiheneinbau | true |
- Stromstärke: 630 A bei 335 kW / 400 V
- Stromstärke: 820 A bei 450 kW / 400 V
- Maximale Spannung: 690 V
- 3-polig
- Steuerungsspannung: 24 V DC
- Antrieb: konventionell mit Vorwiderstand
- Hilfskontakte: 3 S + 3 Ö
- Verkabelung: Schraubanschluss im Steuer- und Hilfsstromkreis
- Vormontierte Hilfsschalter verfügbar
- Weltweite Zulassungen, z.B. IEC und UL/CSA
- IE3/IE4 ready
- Vielfältiges Zubehör erhältlich, wie Überspannungsbegrenzer und Klemmenabdeckungen
- Hohe Kontaktzuverlässigkeit für eine verbesserte Betriebsicherheit
- Besonders hohe Schaltlebensdauer für häufiges Schalten im Tippbetrieb
- Reduzierte Komplexität des Aufbaus durch vormontierte Hilfsschalter
- Erhältlich in zwei Baugrößen und verschiedenen Leistungsbereichen
Vakuumschütz AC-3e 630 A
Die Vakuumschütze 3TF6 sind ideal zum Schalten von Motoren und bieten höchste Leistung bei kompakter Bauweise sowie hoher Kontaktzuverlässigkeit.
Technische Details:
Kunden Vorteile:
