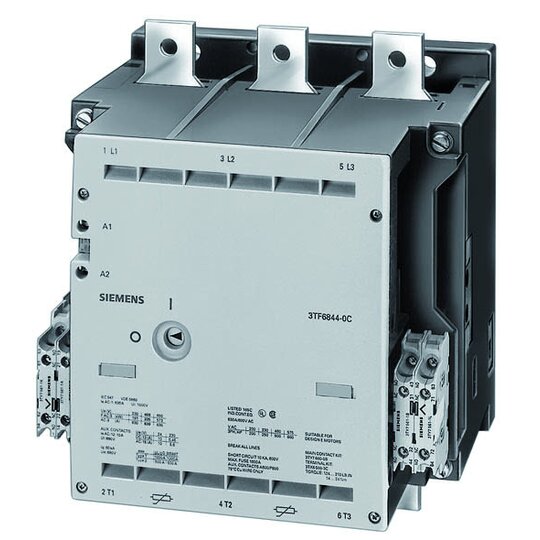

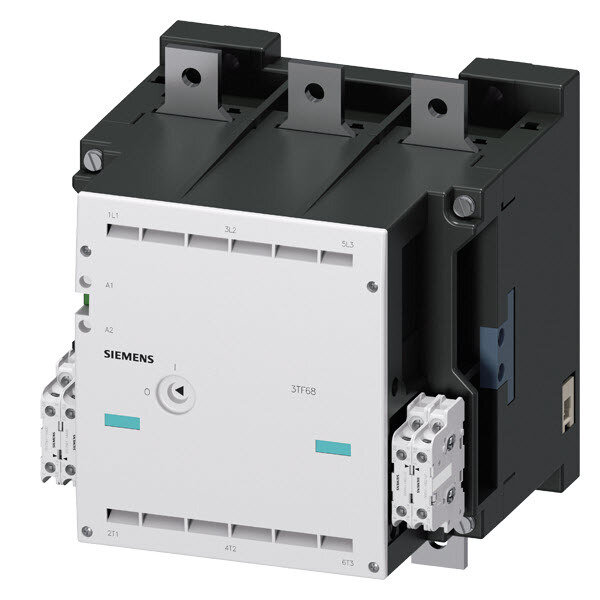

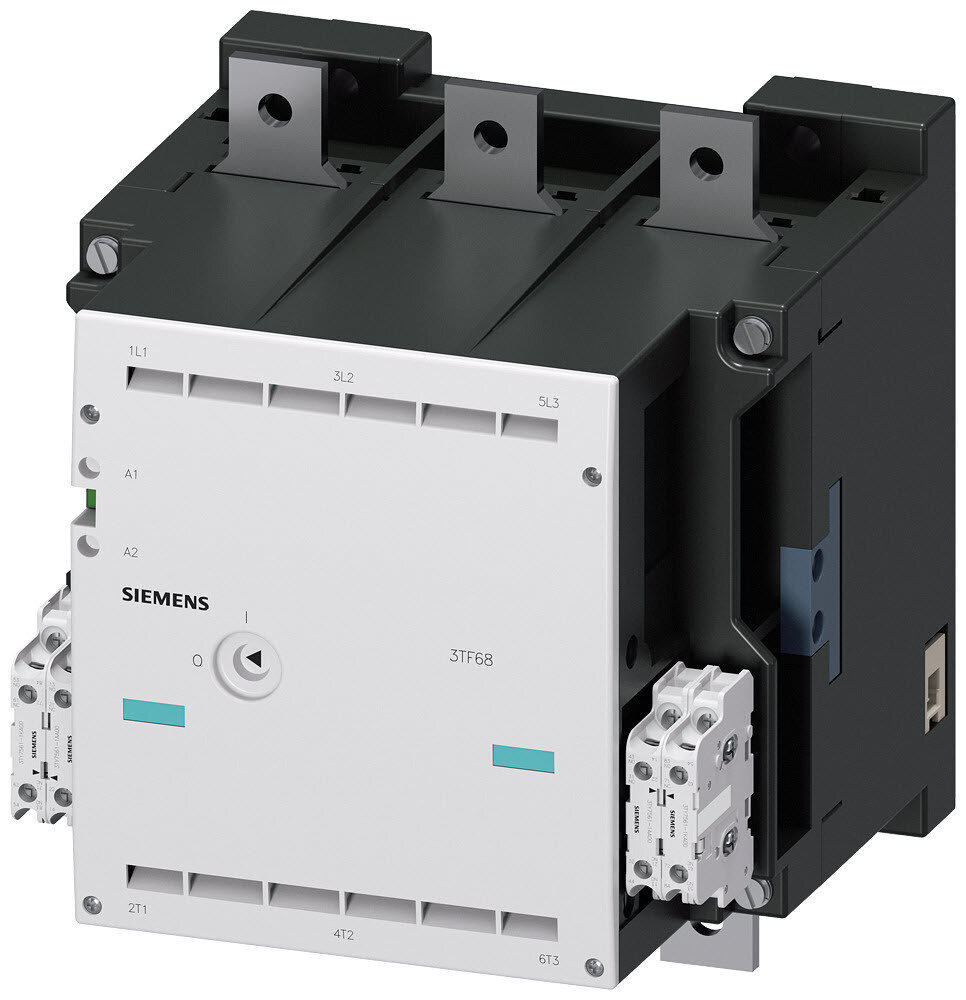

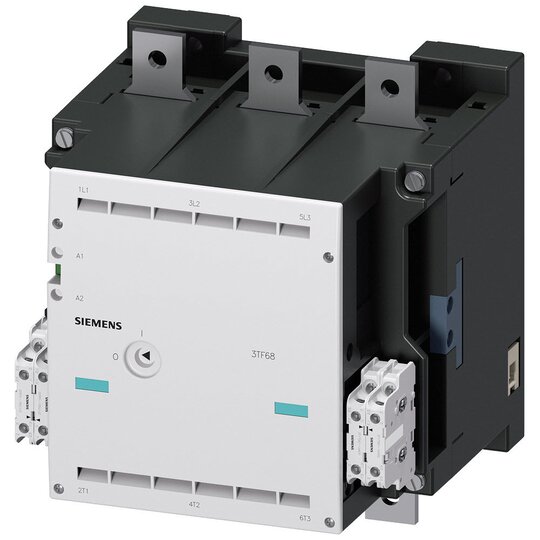

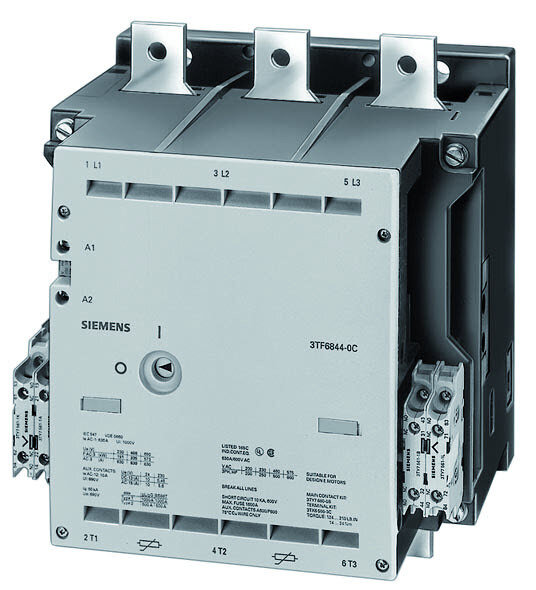

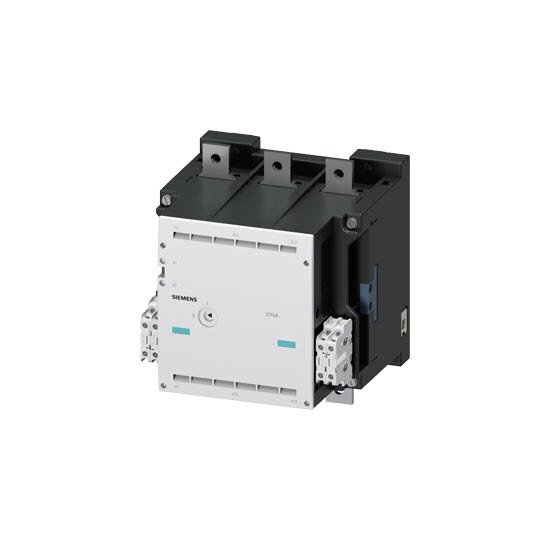

Schütz Bgr.14, 3pol., AC-3, 335kW, 400/380V (1000V) (4NO+4NC) 3TF6844-8CF7

Hersteller-Nr. 3TF68448CF7 162846
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2722057
EAN
4011209175945
DEHA.-Nr.
1679031
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 132 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 110 - 132 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 700 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 630 A
Bemessungsbetriebsleistung bei AC-3, 400 V 355 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 610 A
Bemessungsbetriebsleistung NEMA 389,8143375 kW
Anzahl der Hilfskontakte als Schließer 4
Anzahl der Hilfskontakte als Öffner 4
Geeignet für Reiheneinbau true

    Vakuumschütz AC-3e/AC-3 630 A


    Das Vakuumschütz 3TF6 dient zum Schalten von Motoren und überzeugt durch hohe Kontaktzuverlässigkeit sowie kompakte Bauweise.


    Technische Details:



    • Typ: Vakuumschütz 3TF6

    • Nennstrom: 630 A

    • Leistungsbereich: 335 kW / 400 V

    • Spannung Ue: 1000 V

    • 3-polig

    • Spannung Uc: 110-132 V AC (50/60Hz)

    • Antrieb: konventionell

    • Hilfskontakte: 4 S + 4 Ö

    • Hauptstromkreis: Schiene

    • Schraubanschluss für Steuer- und Hilfsstromkreis

    • Weltweite Zulassungen (IEC, UL/CSA)

    • IE3/IE4 ready

    • Verfügbar in AC- oder DC-Betätigung in zwei Baugrößen


    Kunden Vorteile:



    • Größte Leistung bei kompakter Bauweise

    • Hohe Kontaktzuverlässigkeit

    • Besonders hohe Schaltlebensdauer, ideal für häufiges Schalten

    • Vormontierte Hilfsschalter reduzieren die Komplexität des Aufbaus

    • Vielfältiges Zubehör wie Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen verfügbar
