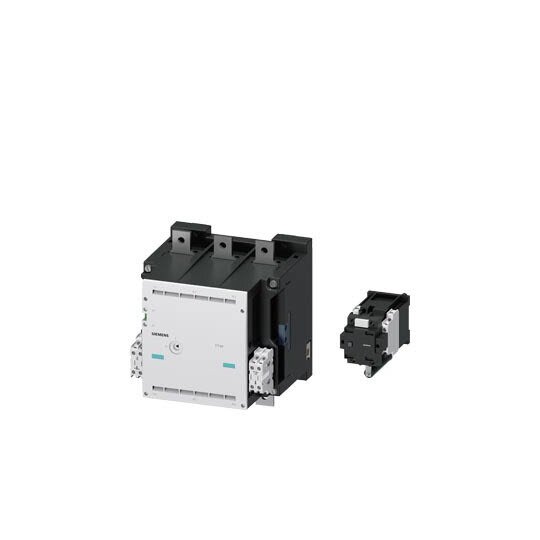

Schütz Bgr.14, 3pol., AC-3, 335kW, 400/380V (1000V) (3NO+3NC) 3TC4417-4A
Hersteller-Nr. 3TF68338DP4 162843
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2722054
- EAN
- 4011209132641
- DEHA.-Nr.
- 1679016
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364900
| Bemessungssteuerspeisespannung Us bei DC | 230 - 230 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 700 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 630 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 355 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 610 A |
| Bemessungsbetriebsleistung NEMA | 389,8143375 kW |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Öffner | 3 |
| Geeignet für Reiheneinbau | true |
- Strombereich: 630 A
- Leistung: 335 kW / 400 V
- Betriebs-Ue: 1000 V
- Polzahl: 3-polig
- Steuerspannung Uc: 230 V DC
- Antrieb: konventionell mit Vorwiderstand
- Umschaltschütz: 3TC4417-4A DC-Sparschaltung
- Hilfskontakte: 3 S + 3 Ö
- Hauptstromkreis: Schiene
- Schraubanschluss für Steuer- und Hilfsstromkreis
- Verfügbarkeit von Zubehör: z.B. Überspannungsbegrenzer, Hilfsschalter, Klemmenabdeckungen
- Weltweite Zulassungen: IEC und UL/CSA
- IE3/IE4 ready
- Hohe Kontaktzuverlässigkeit für häufiges Schalten im Tippbetrieb.
- Besonders hohe Schaltlebensdauer, was die Wartungskosten senkt.
- Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus.
- Erhältlich in zwei Baugrößen und in einem großen Leistungsbereich.

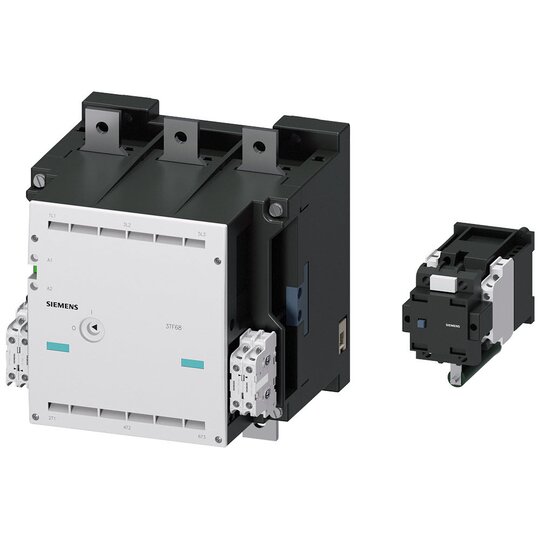

Vakuumschütz AC-3e/AC-3 630 A
Das Vakuumschütz 3TF6 dient zum Schalten von Motoren und zeichnet sich durch größte Leistung bei kompaktem Design und hoher Kontaktzuverlässigkeit aus.
Technische Details:
Kunden Vorteile:
