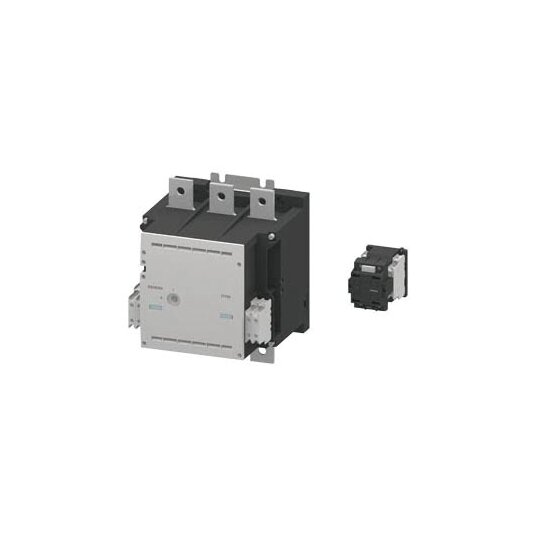

Schütz Bgr.14 3pol. AC-3 450kW, 400/380V (1000V) Hilfsschalter 33 (3NO+3NC)

Hersteller-Nr. 3TF69338QG7 162855
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2722066
EAN
4011209356290
DEHA.-Nr.
1679047
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 120 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 110 - 120 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 910 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 820 A
Bemessungsbetriebsleistung bei AC-3, 400 V 450 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 690 A
Bemessungsbetriebsleistung NEMA 514,849125 kW
Anzahl der Hilfskontakte als Schließer 3
Anzahl der Hilfskontakte als Öffner 3
Geeignet für Reiheneinbau true

    Vakuumschütz AC-3e


    Der Vakuumschütz AC-3e dient zum zuverlässigen Schalten von Motoren mit hoher Leistung und Kontaktzuverlässigkeit in kompakter Bauweise.


    Technische Details:



    • Stromtragfähigkeit: 630 A bei 335 kW / 400 V

    • AC-3: 820 A bei 450 kW / 400 V

    • Spannungsbereich: Ue 1000V

    • Schutzspannung: Uc: 110-120 V AC (50/60Hz)

    • Antrieb: Konventionell mit Brückengleichrichter

    • Hauptstr.: Schiene

    • Steuer- und Hilfsstromkreis: Schraubanschluss

    • Hilfskontakte: 3 S + 3 Ö

    • Weltweite Zulassungen: z.B. IEC und UL/CSA

    • IE3/IE4-Ready

    • Verfügbare Baugrößen: In AC- oder DC-Betätigung und in einem großen Leistungsbereich

    • Zusätzliches Zubehör: Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen


    Kunden Vorteile:



    • Hohe Kontaktzuverlässigkeit für optimale Leistung.

    • Besonders hohe Schaltlebensdauer, ideal für häufiges Schalten im Tippbetrieb.

    • Vormontierte Hilfsschalter reduzieren die Komplexität des Aufbaus.

    • Flexibilität durch verschiedene Baugrößen und Betätigungen.
