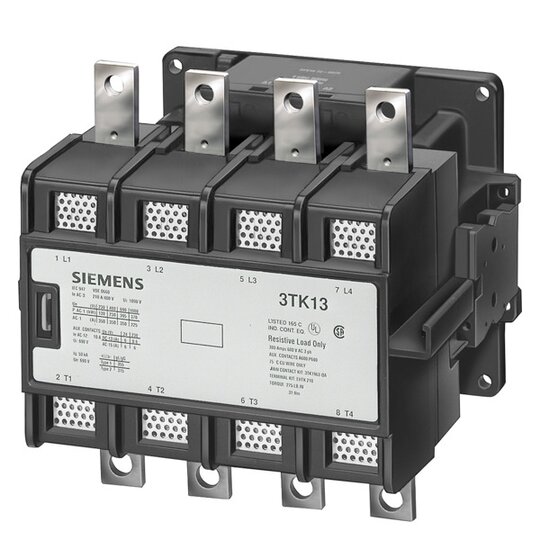

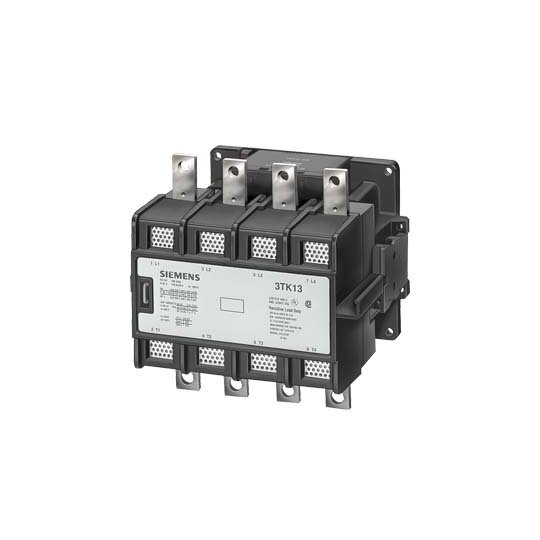

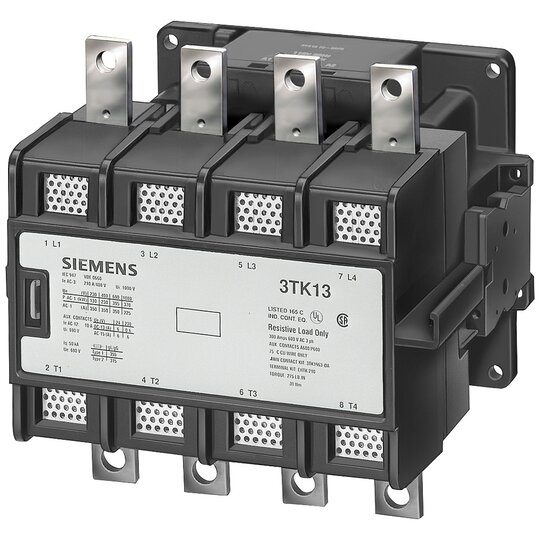

Schütz AC-1, 4pol., 1000A, Hauptkontakte 4NO, Hilfskontakte 2NO+2NC, AC-Bet.

Hersteller-Nr. 3TK17420AF0 162877
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2722088
EAN
4011209330429
DEHA.-Nr.
1680635
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 110 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 4
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 1000 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 700 A
Bemessungsbetriebsleistung bei AC-3, 400 V 370 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

    Schütz, AC-1, 4-polig, 1000A


    Der Hauptkontakt des Schützes besteht aus 4 NO, während es Hilfskontakte mit 2 NO und 2 NC bietet, ideal für die Steuerung von elektrischen Lasten.



    Technische Details:



    • Polzahl: 4-polig

    • Nennstrom: 1000A

    • Hauptkontakte: 4 NO

    • Hilfskontakte: 2 NO + 2 NC

    • AC-Betätigung: AC 110V 50Hz / AC 120V 60Hz



    Kunden Vorteile:



    • Einfache und zuverlässige Steuerung von großen elektrischen Lasten.

    • Flexible Anwendung durch verschiedene Betätigungsspannungen.

    • Erweiterte Funktionalität durch zusätzliche Hilfskontakte.
