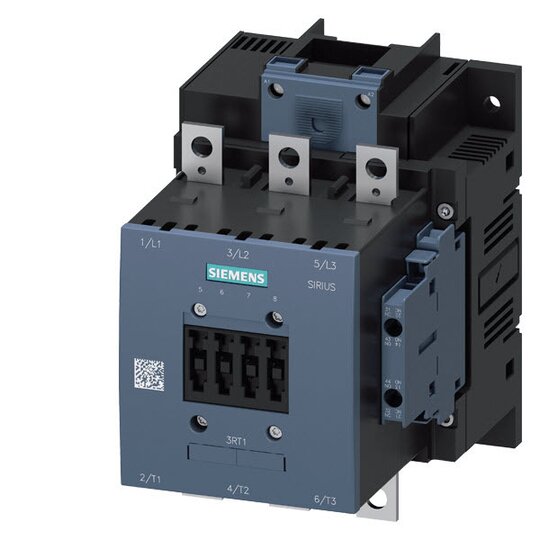

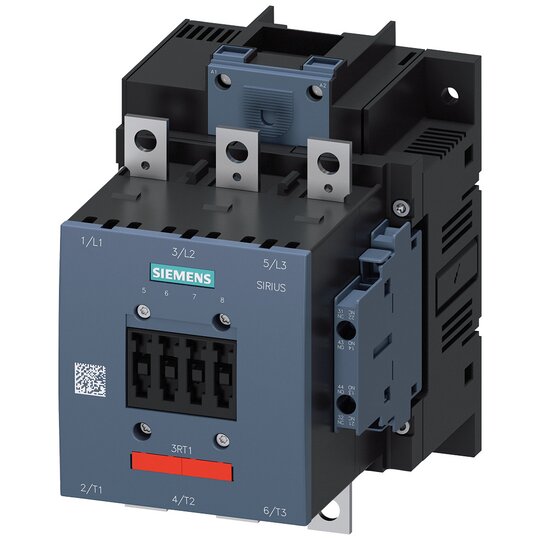

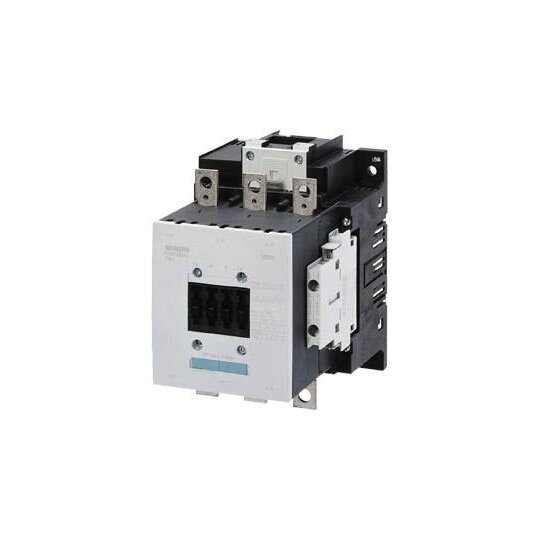

Schütz 75kW/400V/AC3 AC DC-Bet. UC23-26V Hilfskontakte 2NO+2NC seitlich
Hersteller-Nr. 3RT10556AB363PA0 163392
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2722657
- EAN
- 4011209782563
- DEHA.-Nr.
- 3103025
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364190
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 23 - 26 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 23 - 26 V |
| Bemessungssteuerspeisespannung Us bei DC | 23 - 26 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 185 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 150 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 75 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 132 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 75 kW |
| Bemessungsbetriebsleistung NEMA | 91,93734375 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Geeignet für Reiheneinbau | true |
- Betätigung: AC und DC Uc: 23-26 V
- Nennstrom: 150 A
- Leistung: 75 kW / 400 V AC (50-60 Hz)
- Kontakte: 3-polig, Hilfskontakte 2 S + 2 Ö nicht lösbar
- Antrieb: konventionell
- Hauptstromanschluss: Schiene oder Rahmenklemmen
- Steuer- und Hilfsstromkreis: Schraubanschluss oder Federzuganschluss
- Funktionsvielfalt: vormontierte Hilfsschalter und umfangreiches Zubehör verfügbar
- Zulassungen: klimafest, weltweit zugelassen (z.B. IEC und UL/CSA), IE3/IE4 ready
- Hohe Kontaktzuverlässigkeit und lange Lebensdauer der Schütze.
- Vielseitige Kombination mit anderen SIRIUS Komponenten im Verbraucherabzweig.
- Reduzierung der Komplexität durch vormontierte Hilfsschalter und Verdrahtungsbausätze.
- Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzuganschlüsse.
- Einfache und effiziente Anpassung an verschiedene Anwendungen mit mehreren Baugrößen und Leistungsspannen.
Leistungsschütz, AC-3e/AC-3 150 A
Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens und dienen zum Schalten von Motoren mit hoher Leistung bei kompakter Bauweise und hoher Kontaktzuverlässigkeit.
