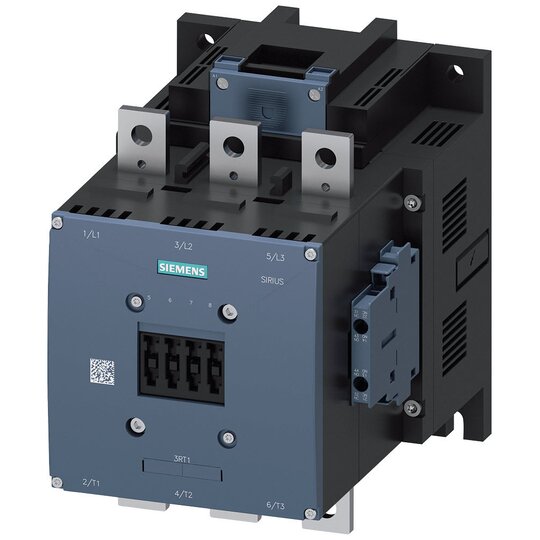

Schütz 200kW/400V/AC-3 AC DC-Betdtigung UC 110-127V Hilfskontakte 2NO+2NC

Hersteller-Nr. 3RT10756AF36 161945
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2720966
EAN
4011209508316
DEHA.-Nr.
1670704
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 127 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 110 - 127 V
Bemessungssteuerspeisespannung Us bei DC 110 - 127 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 430 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 400 A
Bemessungsbetriebsleistung bei AC-3, 400 V 200 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 350 A
Bemessungsbetriebsleistung bei AC-4, 400 V 200 kW
Bemessungsbetriebsleistung NEMA 220,649625 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

    Leistungsschütz, AC-3e/AC-3 400 A


    Der Leistungsschütz SIRIUS 3RT1 dient zum Schalten von Motoren und überzeugt durch große Leistung bei kompakter Bauweise und hoher Kontaktzuverlässigkeit.



    Technische Details:



    • Schaltleistung: 200 kW / 400 V AC (50-60 Hz)

    • DC Uc: 110-127 V

    • 3-polig mit Hilfskontakten: 2 S + 2 Ö

    • Antrieb: konventionell

    • Hauptstromkreisanschluss: Schiene

    • Steuer- und Hilfsstromkreis: Schraubanschluss

    • Klimafest und weltweit zugelassen (z.B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Verfügbar in verschiedenen Baugrößen und Leistungsbereichen

    • AC oder DC betätigt, einige Varianten mit Weitspannungsbereich und PLC-Steuereingang

    • Schneller, wartungsfreier und rüttelsicherer Federzuganschluss für Hilf- und Steuerstromkreis



    Kunden Vorteile:



    • Reduziert die Komplexität durch vormontierte Hilfsschalter

    • Vielfältige Kombinationsmöglichkeiten mit anderen Komponenten im Verbraucherabzweig

    • Einfache Montage durch verschiedene Anschlussoptionen im Hauptstromkreis

    • Vielseitiges Zubehör wie Verdrahtungsbausätze zur Reduzierung des Verdrahtungsaufwands

    • Immer aktueller SIRIUS Systembaukasten für effiziente Lösungen
