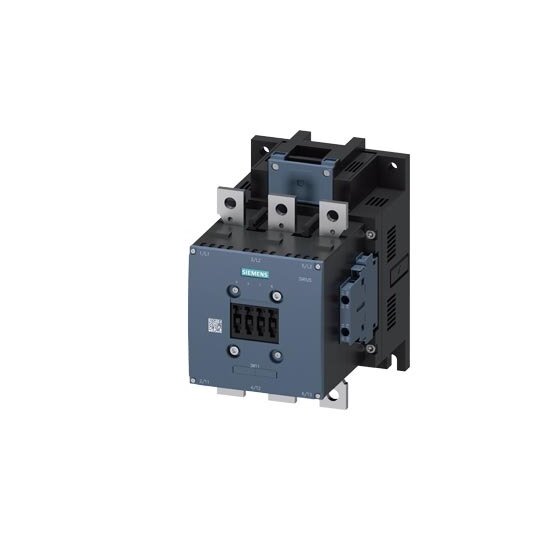

Schütz 132kW/400V/AC-3 AC DC-Betdtigung UC23-26V Hilfskontakte 2NO+2NC

Hersteller-Nr. 3RT10656AB36 161866
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2720879
EAN
4011209507890
DEHA.-Nr.
1670639
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 23 - 26 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 23 - 26 V
Bemessungssteuerspeisespannung Us bei DC 23 - 26 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 330 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 265 A
Bemessungsbetriebsleistung bei AC-3, 400 V 132 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 230 A
Bemessungsbetriebsleistung bei AC-4, 400 V 132 kW
Bemessungsbetriebsleistung NEMA 147,09975 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

    Leistungsschütz, AC-3e/AC-3 265 A


    Der Leistungsschütz SIRIUS 3RT1 ist zum Schalten von Motoren konzipiert und bietet große Leistung bei kompakter Bauweise und hoher Kontaktzuverlässigkeit.



    Technische Details:



    • Nennstrom: 265 A

    • Nennleistung: 132 kW / 400 V AC (50-60 Hz)

    • DC Uc: 23-26 V

    • 3-polig

    • Hilfskontakte: 2 S + 2 Ö

    • Antrieb: konventionell

    • Hauptstromkreis: Schiene

    • Steuer- und Hilfsstromkreis: Schraubanschluss

    • Klimafest und weltweit zugelassen (z.B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Verfügbarkeit in verschiedenen Baugrößen und Leistungsbereichen

    • Optionale Federzuganschlüsse für Hilfs- und Steuerstromkreis



    Kunden Vorteile:



    • Komplexität des Aufbaus wird durch vormontierte Hilfsschalter reduziert.

    • Vielfältige Kombinationsmöglichkeiten mit anderen Komponenten im Verbraucherabzweig.

    • Passende Anbindung an die Steuerung, direkt oder über PLC-Eingang.

    • Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzuganschlüsse.

    • Vielfältiges Zubehör wie Verdrahtungsbausätze reduziert den Verdrahtungsaufwand.

    • Einfach und effizient im Gebrauch durch den SIRIUS Systembaukasten.
