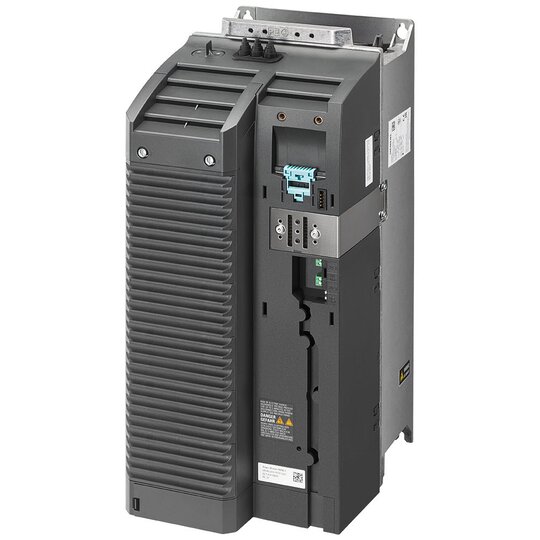

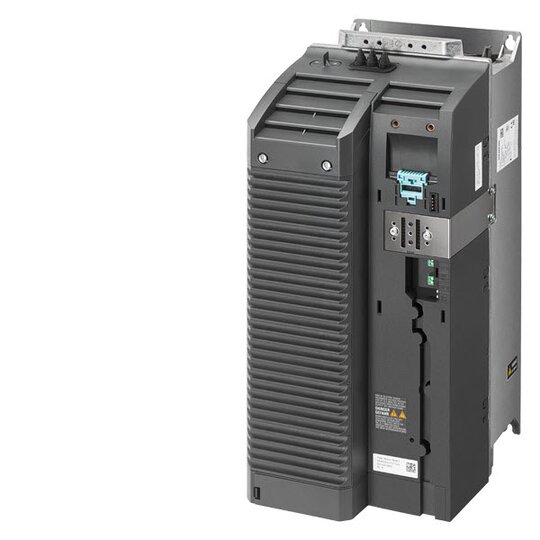

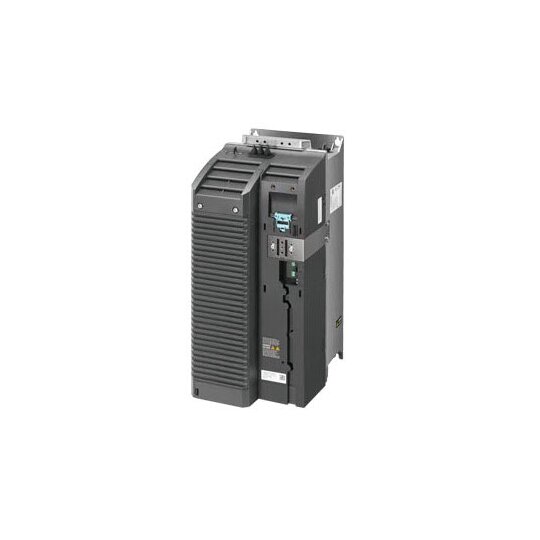

SINAMICS G120 Power Module PM 240-2 3AC500-690V+10/-20% Leistung: 15kW
Hersteller-Nr. 6SL32101PH220UL0 282628
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 3385973
- EAN
- 4042948668276
- DEHA.-Nr.
- 4732527
- eClass.-Nr.
- 27023101
- Zolltarif-Nr.
- 85044095
| Netzspannung | 500 - 690 V |
| Eingangsphasenzahl | 3 |
| Ausgangsphasenzahl | 3 |
| Max. Ausgangsfrequenz | 550 Hz |
| Nennausgangsstrom I2N | 19 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 15 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 11 kW |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Einsatz im Industriebereich zulässig | false |
| Einsatz im Wohn- und Gewerbebereich zulässig | false |
| Bremschopper integriert | true |
| 4-Quadrantenbetrieb möglich | false |
| Art des Umrichters | U-Umrichter |
| Höhe | 472 mm |
| Breite | 200 mm |
| Tiefe | 237 mm |
- Leistung hohe Überlast: 11kW bei 200% 3S, 150% 57S, 100% 240S
- Umgebungstemperatur: -20 bis +50 °C (HO)
- Leistung geringe Überlast: 15kW bei 150% 3S, 110% 57S, 100% 240S
- Umgebungstemperatur: -20 bis +40 °C (LO)
- Abmessungen: 472x200x237 (HxBxT)
- Schutzart: IP20 ohne Control Unit und Bedieneinheit
- Leistungsbereich: 0,55 kW bis 250 kW
- Spannungsvarianten: 200 V, 400 V und 690 V
- Verfügbarkeit von ungefilterten oder gefilterten Modulen
- Safety Integrated und Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG)
- Flexibel kombinierbar mit verschiedenen Steuerungseinheiten
- Robustes Design für vielseitige Anwendungen im Maschinenbau
- Einbaugerät für den Schaltschrank sorgt für Platzersparnis
- Push-Through-Variante ermöglicht optimale Abführung der Verlustwärme
- EMV-gerechte Verdrahtung durch Schirmbleche und Schirmanschlusssätze
Sinamics g120 power module pm 240-2
Das PM240-2 ist das ideale Power Module für Standard-Anwendungen im Maschinenbau, das sowohl hohe als auch geringe Überlastungen bewältigen kann und mit einem integrierten Brems-Chopper ausgestattet ist.
