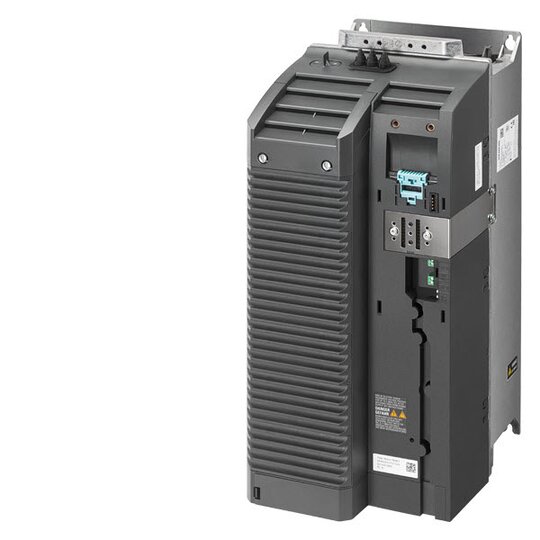

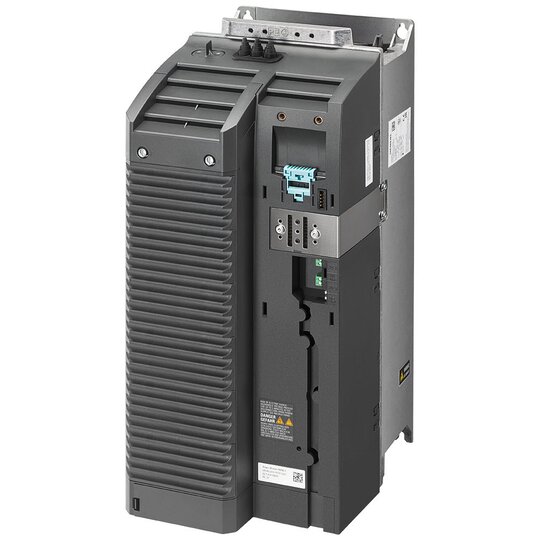

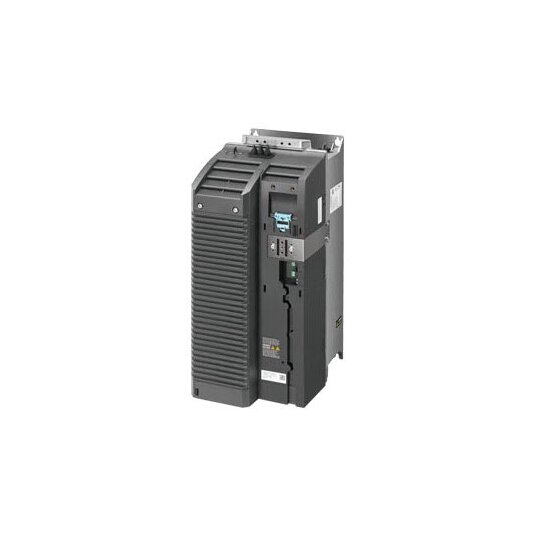

SINAMICS G120 Power Module PM 240-2, 15kW 6SL3210-1PE23-8AL0

Hersteller-Nr. 6SL32101PE238AL0 282647
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
3385992
EAN
4042948668160
DEHA.-Nr.
4966942
eClass.-Nr.
27023101
Zolltarif-Nr.
85044095
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Netzspannung 380 - 480 V
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 550 Hz
Nennausgangsstrom I2N 38 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 18,5 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 15 kW
Relative symmetrische Netzfrequenztoleranz 5 %
Relative symmetrische Netzspannungstoleranz 10 %
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig false
Bremschopper integriert true
4-Quadrantenbetrieb möglich false
Art des Umrichters U-Umrichter
Höhe 472 mm
Breite 200 mm
Tiefe 237 mm

    Sinamics G120 Power Module PM240-2


    Das SINAMICS G120 Power Module PM240-2 ist das ideale Power Module für Standard-Anwendungen im Maschinenbau für den modularen Frequenzumrichter SINAMICS G120.



    Technische Details:



    • Integrierter Klasse-A-Filter

    • Integrierter Brems-Chopper

    • Spannungsbereich: 3AC 380-480V ±10/-20%

    • Frequenzbereich: 47-63Hz

    • Hohe Überlast: 15kW bei 200% (3S), 150% (57S), 100% (240S)

    • Geringe Überlast: 18,5kW bei 150% (3S), 110% (57S), 100% (240S)

    • Umgebungstemperatur: -20 bis +50°C (HO), -20 bis +40°C (LO)

    • Abmessungen: 472x200x237 (HxBxT)

    • Schutzart: IP20 ohne Control Unit und Bedieneinheit

    • Freigegeben ab CU Firmware-Version V4.7 HF8



    Kunden Vorteile:



    • Flexibles Kombinieren mit verschiedenen Steuerungseinheiten je nach Applikationsumfang und Sicherheitsanforderung

    • Geeignet für eine Vielzahl von Applikationen im allgemeinen Maschinenbau

    • Push-Through-Variante verfügbar für optimale Abführung der Verlustwärme außerhalb des Schaltschranks

    • Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) durch robustes Design möglich

    • EMV-gerechte Verdrahtung mit Schirmblechen und Schirmanschlusssätzen verfügbar
