Ausführung als Hauptschalter | true |
Ausführung als Wartungs-/Reparaturschalter | true |
Ausführung als Sicherheitsschalter | true |
Ausführung als NOT-AUS-Einrichtung | false |
Ausführung als Wendeschalter | false |
Anzahl der Schalter | 1 |
Max. Bemessungsbetriebsspannung Ue bei AC | 1000 V |
Bemessungsbetriebsspannung | 1000 - 1000 V |
Bemessungsdauerstrom Iu | 250 A |
Bemessungsdauerstrom bei AC-23, 400 V | 250 A |
Bemessungsdauerstrom bei AC-21, 400 V | 250 A |
Bemessungskurzzeitstromfestigkeit Icw | 8 kA |
Bemessungsbetriebsleistung bei AC-23, 400 V | 132 kW |
Schaltleistung bei 400 V | 132 kW |
Bedingter Bemessungskurzschlussstrom Iq | 40,5 kA |
Polzahl | 3 |
Anzahl der Hilfskontakte als Öffner | 1 |
Anzahl der Hilfskontakte als Schließer | 2 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Motorantrieb optional | false |
Motorantrieb integriert | false |
Spannungsauslöser optional | false |
Gerätebauart | Komplettgerät im Gehäuse |
Geeignet für Bodenbefestigung | false |
Geeignet für Frontbefestigung 4-Loch | false |
Geeignet für Frontbefestigung Zentral | false |
Geeignet für Verteilereinbau | true |
Farbe des Betätigungselements | rot |
Ausführung des Betätigungselements | langer Drehgriff |
Verriegelbar | true |
Schutzart (IP), frontseitig | IP65 |
Schutzart (NEMA) | sonstige |
Breite | 400 mm |
Höhe | 600 mm |
Tiefe | 230 mm |

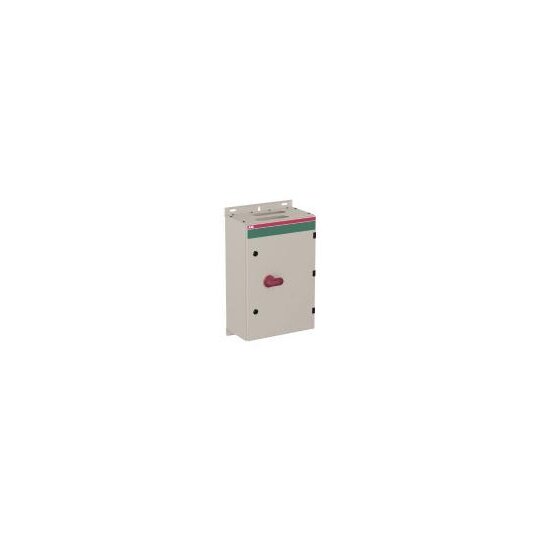

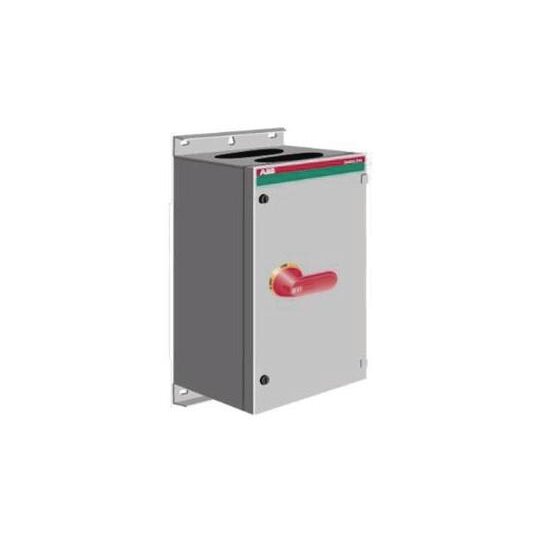

Sicherheitsschalter im Gehäuse von ABB erfüllen die Gerätenorm DIN EN 60947-3. Die Schalter sind für die Verwendung als Reparatur- und Wartungsschalter geeignet. Unser Angebot umfasst Ausführungen im Kunststoffgehäuse, Stahlblechgehäuse, Aluminiumgehäuse, Edelstahlgehäuse und für spezielle EMV-Anwendungen. Zudem sind die Schalter in 3-poliger, 4-poliger und 6-poliger Version verfügbar. Der Einsatzbereich ist je nach Typ für AC- und teilweise auch für DC-Spannungen. Als Zubehör bietet ABB eine Vielzahl an Griffen in schwarzer und rot-gelber Ausführung. Des Weiteren sind Hilfskontakte, vierte Pole, Anschlussklemmen und verschiedene Kabeleinführungen als Zubehör von ABB erhältlich.Normen: IEC 60947-1, -3Anzahl Pole: 3Bemessungsbetriebsleistung AC-23A: (380 ... 415 V) 132 kW, (500 V) 160 kW, (690 V) 200 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-22A: (380 ... 415 V) 250 A, (500 V) 250 A, (690 V) 250 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 250 A, (500 V) 250 A, (690 V) 250 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 1000 VBemessungskurzzeitstromfestigkeit: (für 1 s) 8 kAKonventioneller thermischer Dauerstrom: (vollständig gekapselt) 250 ASchutzart: (nach IEC 60529) IP65Verlustleistung: bei Bemessungsbedingungen pro Pol 6,5 W
