| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
230 - 240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
240 - 260 V |
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
sonstige |
| Betriebsspannung bei AC 50 Hz |
1000 - 1000 V |
| Betriebsspannung bei AC 60 Hz |
1000 - 1000 V |
| Bemessungsblindleistung bei 400 V, 50 Hz |
65 kvar |
| Bemessungsblindleistung bei 400 V, 60 Hz |
65 kvar |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Breite |
90 mm |
| Höhe |
148 mm |
| Tiefe |
123,5 mm |

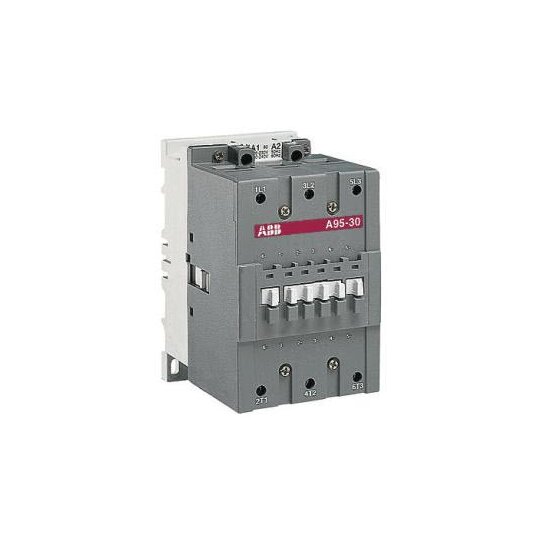

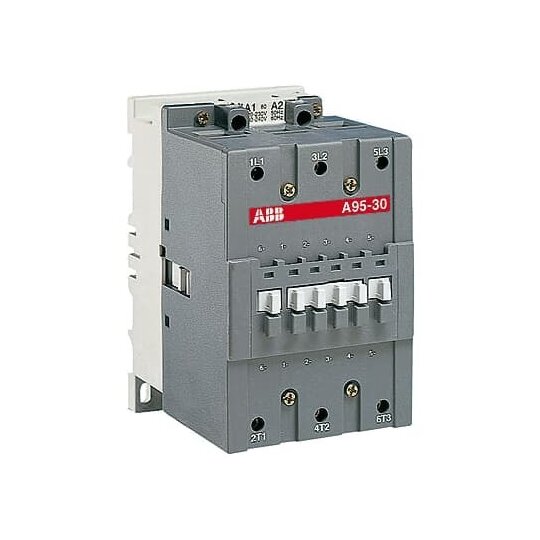

UA95: 3-polige Schütze zur Kondensatorschaltung können in Anlagen eingesetzt werden bei denen der Spitzenstrom maximal den 100-fachen Nenn-Effektivstrom erreicht. Ihre elektrische Lebensdauer liegt bei 100 000 Schaltspiele. Die 3-poligen Schütze der Baureihe UA...sind in Blockbauweise ausgeführt. - Hauptpole und Hilfskontaktblöcke: 3 Hauptpole, ohne eingebaute Hilfskontakte, die Installation von zusätzlichen Hilfskontaktblöcken zum vorderen und seitlichen Anbau ist möglich.- Steuerkreis: Wechselstrombetrieb mit laminiertem Magnetkreis- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich.pannung: Hauptstromkreis 1000 VBemessungsisolationsspannung: (nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 1000 V, (nach UL / CSA) 600 VBemessungssteuerspannung: 50 Hz 230 ... 240 V, 60 Hz 240 ... 260 VKonventioneller thermischer Dauerstrom in freier Luft: (nach IEC 60947-4-1, offene Schütze q = 40 °C) 145 A
