| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
220 - 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
230 - 240 V |
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Betriebsspannung bei AC 50 Hz |
690 - 690 V |
| Betriebsspannung bei AC 60 Hz |
690 - 690 V |
| Bemessungsblindleistung bei 400 V, 50 Hz |
45 kvar |
| Bemessungsblindleistung bei 400 V, 60 Hz |
45 kvar |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Breite |
70 mm |
| Höhe |
110 mm |
| Tiefe |
108 mm |

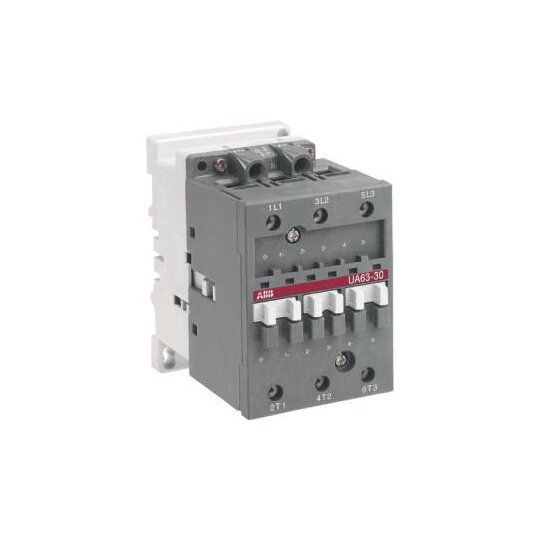

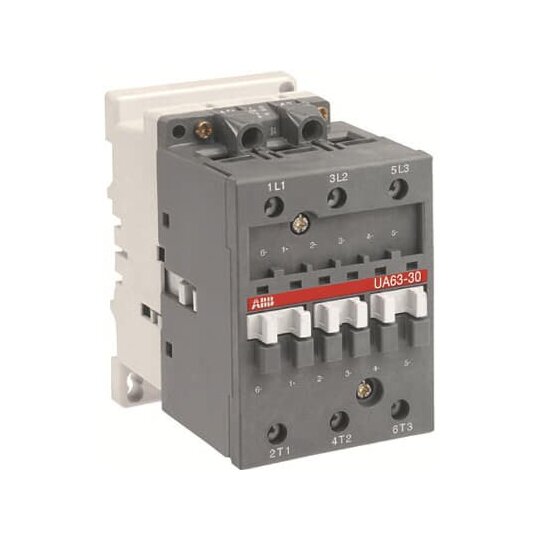

Die 3-poligen Schütze UA63-30-00 zur Kondensatorschaltung können in Anlagen eingesetzt werden bei denen der Spitzenstrom maximal den 100-fachen Nenn-Effektivstrom erreicht. Ihre elektrische Lebensdauer liegt bei 100 000 Schaltspiele. Die 3-poligen Schütze der Baureihe UA...sind in Blockbauweise ausgeführt. - Hauptpole und Hilfskontaktblöcke: 3 Hauptpole, ohne eingebaute Hilfskontakte, die Installation von zusätzlichen Hilfskontaktblöcken zum vorderen und seitlichen Anbau ist möglich.- Steuerkreis: Wechselstrombetrieb mit laminiertem Magnetkreis- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich. Hauptstromkreis 690 VBemessungsisolationsspannung: gemäß IEC 60947-4-1 1000 V, (nach UL / CSA) 600 VBemessungssteuerspannung: 50 Hz 220 ... 230 V, 60 Hz 230 ... 240 V
