| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
0.0 - 0.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
0.0 - 0.0 V |
| Bemessungssteuerspeisespannung Us bei DC |
125 - 125 V |
| Spannungsart zur Betätigung |
DC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei DC-3 / DC-5 bei 440 V |
85 A |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Geeignet für Reiheneinbau |
false |

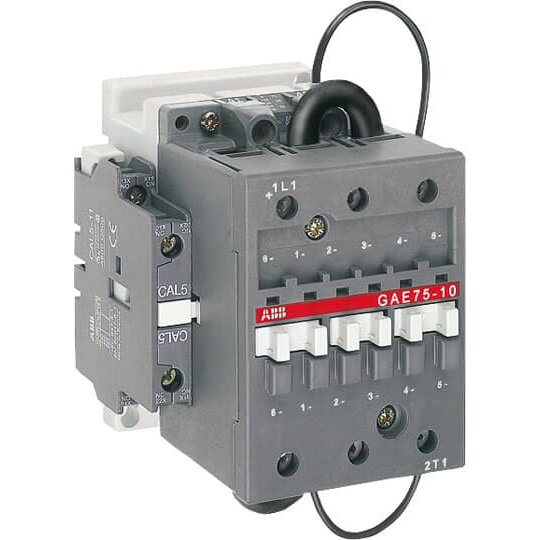

Schütze der Baureihe GA75 und GAE75 für 100 A DC-1 (440 V) schalten Leistungskreise mit leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Diese Schütze sind als Blockschütze mit 3 Hauptkontakten in Reihe aufgebaut.Sie besitzen Lichtbogenkammern mit Permanentmagneten, die speziell auf das Schalten von Gleichstrom ausgelegt sind. Werksseitig sind sie mit einem seitlichen 2-poligen Hilfskontakt mit 1S und 1Ö ausgestattet. Als Zubehör sind Löschglieder und Hilfskontakte zur frontseitigen Montage erhältlich.Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Typ Blockschütz: 1-Pole ContactorBemessungsbetriebsspannung: Hilfsstromkreis 690 V, Hauptstromkreis 1000 V DCBemessungsisolationsspannung: gemäß IEC 60947-4-1 1000 V, gemäß IEC 60947-5-1 690 V, (nach UL / CSA) 600 VBemessungssteuerspannung: Gleichstrombetrieb 125 VKonventioneller thermischer Dauerstrom in freier Luft: (nach IEC 60947-4-1, offene Schütze q = 40 °C) 125 A, (nach IEC 60947-5-1, q = 40 °C) 16 A
