| Bussystem KNX |
false |
| Bussystem KNX-Funk |
false |
| Bussystem Funkbus |
false |
| Bussystem LON |
false |
| Bussystem Powernet |
false |
| Andere Bussysteme |
DALI |
| Funk bidirektional |
false |
| Ausführung |
Präsenzmelder |
| Montageart |
Unterputz |
| Geeignet für Deckenmontage |
true |
| Wandmontage |
false |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
sonstige |
| Oberfläche |
unbehandelt |
| Ausführung der Oberfläche |
matt |
| Farbe |
weiß |
| RAL-Nummer (ähnlich) |
9010 |
| Transparent |
false |
| Mit Busankopplung |
true |
| Nebenstelleneingang |
false |
| Unterkriechschutz/Rückfeldüberwachung |
true |
| Rückfeldüberwachung |
false |
| Betriebsartenschalter |
false |
| Tierschneise |
false |
| Treppenhausüberwachung |
false |
| Ansprechhelligkeit einstellbar |
false |
| Teach-Funktion für Ansprechhelligkeit |
false |
| Ausschaltverzögerung selbstlernend |
false |
| DALI-2 zertifiziert |
true |
| Mit Akustiksensor |
false |
| Optimale Montagehöhe |
2,5 m |
| Max. Reichweite zu einer Seite |
4,5 m |
| Max. Reichweite frontal |
6 m |
| Erfassungsfeld Durchmesser auf Fußboden |
9 m |
| Anzahl der Kanäle |
1 |
| Min. Einschaltdauer |
1 s |
| Max. Einschaltdauer |
30 min |
| Höhe |
48 mm |
| Durchmesser |
52 mm |
| Mit Anschlusskabel |
false |

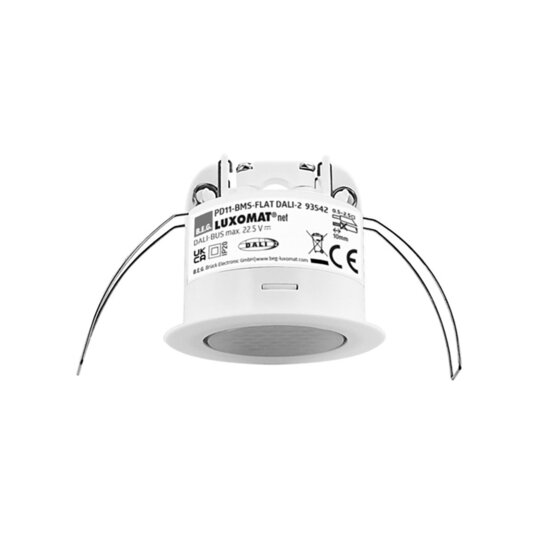

Kombinierter DALI-2 Licht- und Präsenzsensor. Wahlweise einsetzbar als Präsenzsensor und/oder als Lichtsensor. Kunststoff, weiß, ähnlich RAL 9010. Geeignet für den Deckeneinbau. Max. Montagehöhe 5 m. Für Anschluss an zentraler Steuerung/Application Controller. Mit Licht- und Bewegungsmelder. Erfassungsreichweite quer Ø 9 m, Erfassungsfeld 63 m². Sensorwerte werden auf den DALI-2 Instanzen gemäß IEC 62386 Teil 303 und 304 auf dem DALI-Bus zur Verfügung gestellt. Artikelnummer: 0209501 Artikelbezeichnung: APCON SEN PD11 DA2 BMS-SC Produktkategorie: Licht- und Bewegungssensor Sensorik: Licht|Bewegung Maß H: 48 mm Maß D: 52 mm Montageart: Einbau Montageort: Decke Anschlussart: Schraubklemme Leiterquerschnitt: 0,5 - 2,5 mm² Farbe: weiß, ähnlich RAL 9010 Schutzart: IP20 Zulässige Umgebungstemperatur: -25 - 50 °C Werkstoff des Gehäuses: Kunststoff Art der Steuerung: DALI-2 Nennspannung: 9,5 - 22,5 V Spannungsart: DC Stromaufnahme: 7 mA Erfassungsreichweite quer: Ø 9 m Erfassungsreichweite frontal: Ø 6 m Erfassungsreichweite Präsenz: 3 m Erfassungswinkel: 360° Erfassungsfeld: 63 m² Maximale Montagehöhe: 5 m Helligkeitssollwert: 0 - 4095 lx
