Pegelwandler mit USB-Schnittstelle für 80801

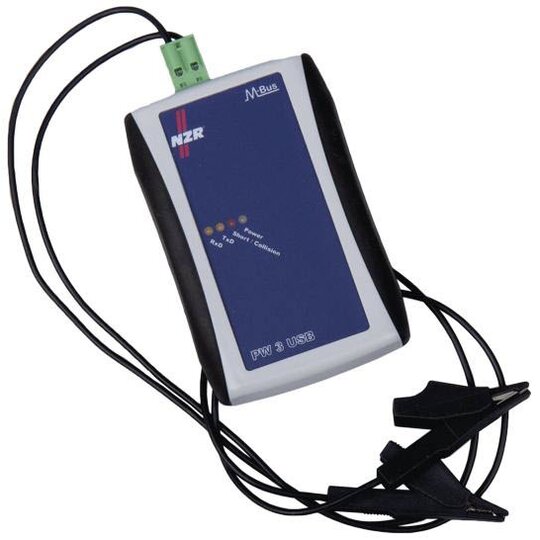

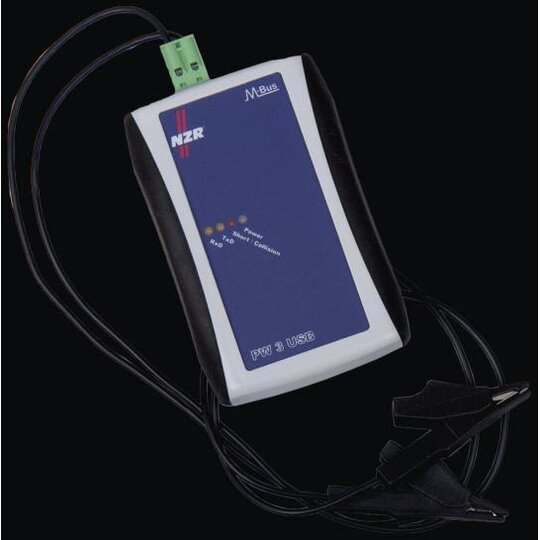

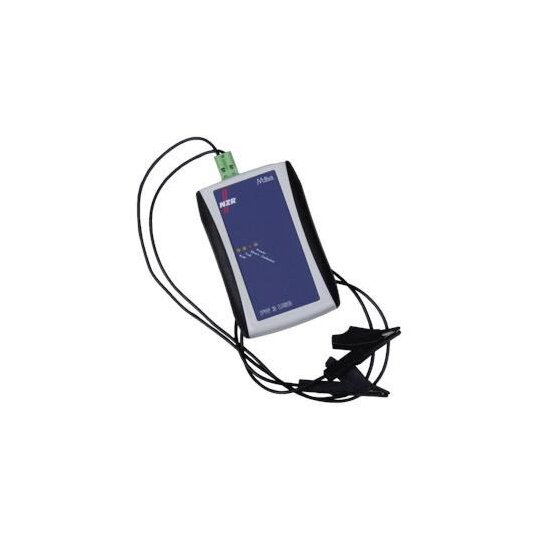

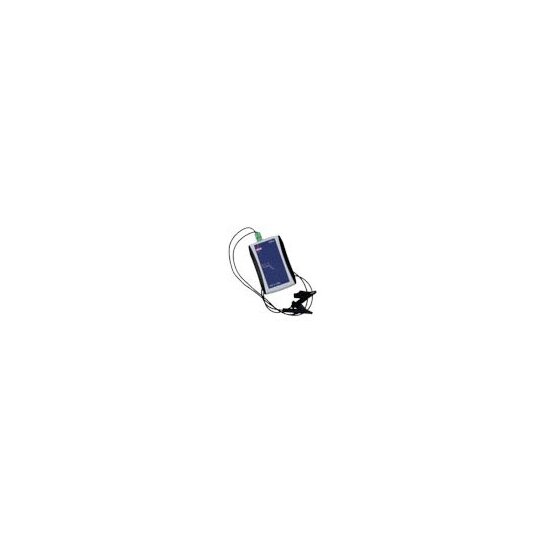

M-Bus Pegelwandler PW3 USB speziell für den mobilen Serviceeinsatz á Der M-Bus Pegelwandler dient zur Kommunikation zwischen PC und den M-Bus-Endgeräten. Der PW 3 USB ist speziell für den mobilen Serviceeinsatz entwickelt worden und mit USB-Schnittstelle ausgestattet. á á Anzeige für Betrieb, Datenverkehr und Bus-Kurzschluss Schutz gegen Überstrom und Kurzschluss auf dem M-Bus Echounterdrückung und Kollisionserkennung Parametrieradapter mit USB-Schnittstelle Robustes Gehäuse á á Technische Daten: Gehäuse Material / Farbe: ABS / Grau mit schwarzen Gummierungen B x L x H [mm]: 94x63x26 (ohne gesteckte M-Bus Klemmen) Schutzklasse: IP40 Umgebungsbedingungená Temperatur Betrieb: 0-55 °C Temperatur Lagerung: 0-60 °C Feuchte (nicht kondensierend) 10-70 % Spannungsversorgung: 5 V aus USB-Schnittstelle Stromaufnahme: max. 200 mA bei 3 angeschlossenen Zählern (mit je 1 Standardlast) max. 250 mA bei Kurzschluss USB-Spezifikation: USB 2.0 M-Bus: physikalische Eigenschaften (EN 13757-2)á Übertragungsrate M-Bus: 300-2400 Baud Sender Leerlaufspannung (Mark): 22V Leerlaufspannung (Space): Mark - 11 V Modulationshub: 11 V Empfänger Schaltschwelle: 7 mA Modulationsstrom (Space) Schaltschwelle: 28 mA Kollisions-/Kurzschlusserkennung Max. Anzahl Standardlasten 3 (mit je 1,5 mA) Anschlüsseá USB: Buchse Typ B Max. Kabellänge USB: 5 m (USB-Spezifikation) M-Bus: Steckbar Klemme mit Schnellkontaktierung (Typ PhoenixContact FKC 2,5/2 ST-5,08) Optionales Kabel mit Abgreifklemmen Max. M-Bus Kabellänge: 10 m (JYSTY nx2x0.8) bei 2400 Baud á Artikel Nr: 80801 á NZR NORDWESTDEUTSCHE ZÄHLERREVISION Ing. Aug. Knemeyer GmbH &amp, Co. KG Heideweg 33 · D - 49196 Bad Laer
