| Ausführung des Seitenholms |
Profil (offen) |
| Seitenlochung |
true |
| Ausführung der Sprosse |
Profil ungelocht |
| Höhe |
160 mm |
| Breite |
300 mm |
| Länge |
6000 mm |
| Nutzbarer Querschnitt |
42700 qmm |
| Geeignet für Funktionserhalt |
false |
| Steigetrasse |
false |
| Werkstoff |
rostfreier Stahl |
| Werkstoffgüte |
Edelstahl 316 Ti (1.4571) |
| Oberfläche |
unbehandelt |
| Farbe |
Edelstahl |
| Gewicht |
7,67 kg/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m |
2900 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m |
2300 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m |
1800 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m |
1400 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m |
1000 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m |
700 N/m |

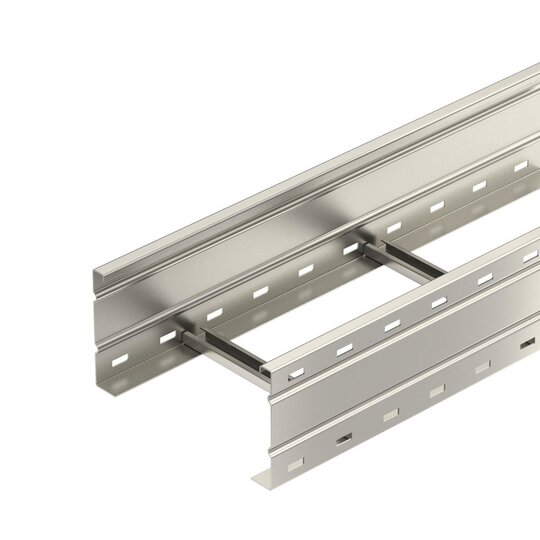

Weitspann-Kabelleiter mit gelochtem Seitenholm in 160 mm Seitenhöhe. Befestigung von Kabeln und Leitungen mit Bügelschelle Typ 2056.zbar im Innen- und Außenbereich. Schraubverbindung. Geeignet für Wand und Deckenmontage auf Tragsystem. Mit massiver ungelochter C -Profil-Sprosse. Durchgängige Holmlochung für Verbinder- und Zubehörmontage. Auslieferung im montierten Zustand. Werkstoff: Edelstahl, rostfrei 1.4571, A4Oberfläche: blank, nachbehandelt, 2BMengeneinheit: MeterLänge: 6000 mmBreite: 300 mmHöhe: 160 mmHolmstärke: 2 mmSeitenlochung: jaSchlitzmaß Sprosse: 16,5 mmFunktionserhalt: neinTyp: WKLG 1630 A4Art.-Nr.: 6227172Marke: OBO Bettermann
