| Nenngröße |
250 mm |
| Min. Estrichhöhe |
70 mm |
| Nivellierbereich |
70 - 125 mm |
| Geeignet für estrichüberdeckten Unterflurkanal |
true |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal |
false |
| Kanalhöhe |
28 - 48 mm |
| Kanalbreite |
190 - 250 mm |
| Einbauöffnung für Aufflurtank |
false |
| Einbauöffnung für Einbaueinheit |
quadratisch |
| Werkstoff Seitenwand |
Stahl |
| Dichtungseinbaumöglichkeit |
true |
| Entkopplungsmöglichkeit Oberteil vom Unterteil |
true |
| Bodenblech |
true |

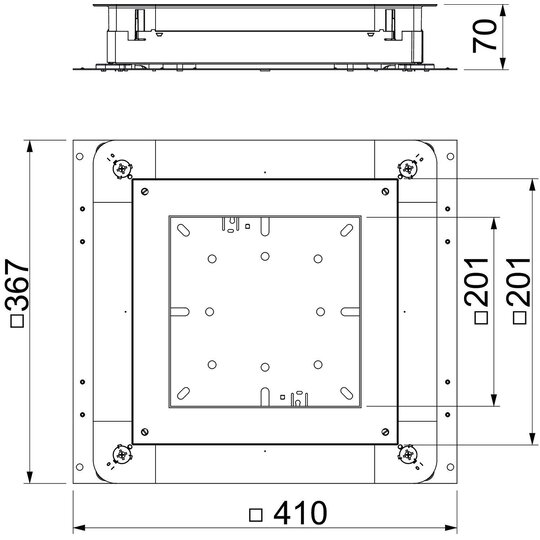

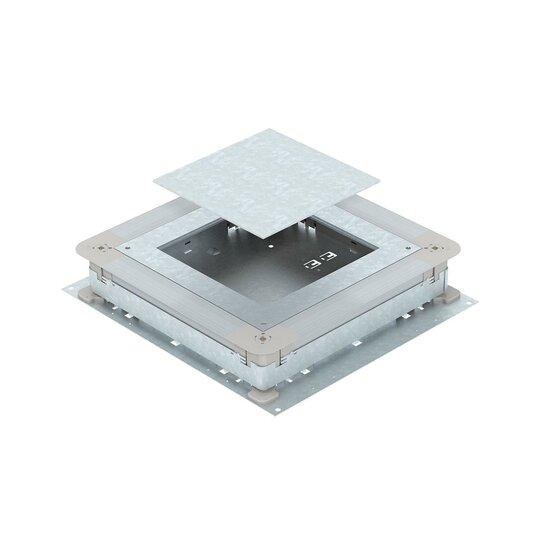

UGD 250-3 4 Unterflur-Gerätedose 410x367x70Unterflur-Gerätedose für estrichüberdeckte Unterflurkanäle mit Seitenwänden aus Stahlblech. Stufenlose Nivellierung auf Estrichnennhöhe (Schnellnivellierung) möglich. Großer Auslass- und Installationsraum für Leitungen. Estrich kann bündig an die Estrichabzugskante angearbeitet werden. Mit schalltechnischer Entkopplungsmöglichkeit nach Estrichverlegung. Mit Montageschutzdeckel für einen Geräteeinsatz der Nenngröße 4. Zur Montage des Kanalsystems EÜK. Systembestandteil nach EN 50085-2-2. Werkstoff: StahlOberfläche: bandverzinktMengeneinheit: StückHöhe: 70ámmKanalbreite max.: 250ámmNivellierbereich: 70 - 125ámmEinbauöffnung für Einbaueinheit: quadratischNenngröße für Geräteeinbaueinheiten: 4 Marke: OBO BettermannTyp: UGD 250-3 4Art.-Nr.: 7410079
