Niedax WSTAR 150.300 E3 Anbau-T-Stück 151,5x305mm ru.g. ungel. Edelstahl ru.
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2321062
- EAN
- 4013339951345
- Hersteller-Nr.
- 4013339951345
- DEHA.-Nr.
- 3582652
- eClass.-Nr.
- 27400524
- Herstellerlink
- Wunsch-Suchbegriff
| Ausführung des Seitenholms | Profil (offen) |
| Ausführung der Sprosse | Profil ungelocht |
| Kabelleiter-Abgangsbreite | 300 mm |
| Kabelleiterhöhe | 150 mm |
| Innenradius | 500 mm |
| Ausführung | integrierter Verbinder |
| Weitspann-Ausführung | true |
| Geeignet für Funktionserhalt | false |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| Oberfläche | sonstige |

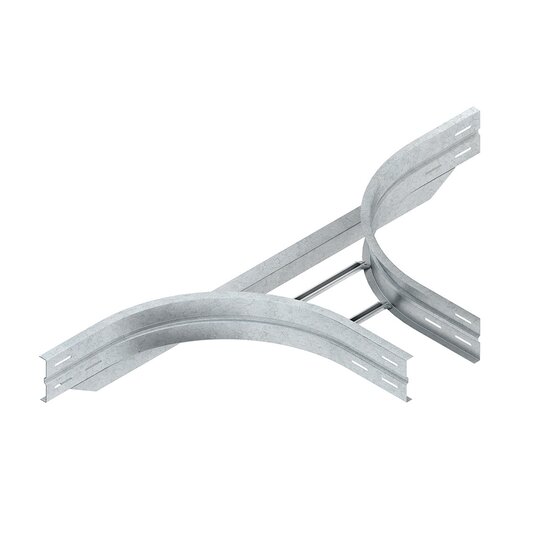

Anbau T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, mit integriertem Stoßstellenverbinder, für Weitspannkabelleiter, formstabil durch ein rückwärtig angebrachtes Stützprofil sowie durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur kostengünstigen Herstellung von 90° T-Abgängen und Kreuzungen, breitenabhängig in der Hauptrichtung, einschließlich anteilmäßigem Befestigungszubehör aus Edelstahl. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B... und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 150... Weitspannkabelleiter WSLM 150... Abmessungen (ca. Maße) Höhe H (lichtes Innenmaß) x Breite B (lichtes Innenmaß) : 151,5 x 305 mm Ausklinkung der Weitspannkabelrinne : 1003 mm + B Länge in Abgangsrichtung : 750 mm Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, 1.4303
Deeplink Produktseite
Download
(Stand: 04.05.2024)
|
