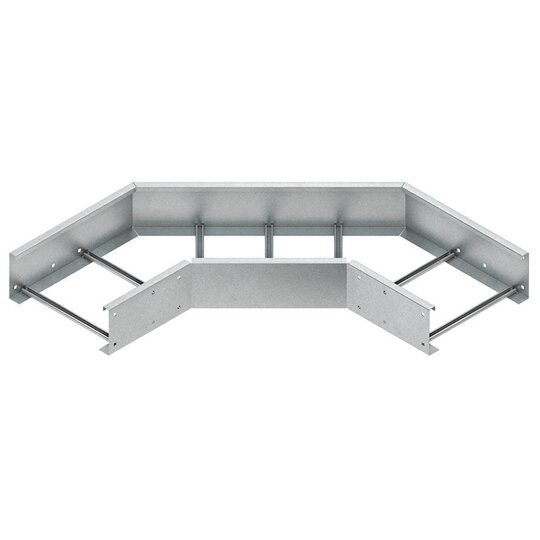

Niedax WSBS 200.600 Bogen 90° 200x600mm m.ungel.Seitenholmen feuerverz.
Hersteller-Nr. 4013339309207 72961
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2307880
- EAN
- 4013339309207
- DEHA.-Nr.
- 0343811
- eClass.-Nr.
- 27400528
- Zolltarif-Nr.
- 73089059
| Richtungsänderung | horizontal |
| Ausführung des Seitenholms | Profil (offen) |
| Seitenlochung | false |
| Ausführung der Sprosse | Profil ungelocht |
| Winkel | 90€ |
| Bogenausführung | glatter Bogen |
| Scharnierend | false |
| Kabelleiterhöhe | 200 mm |
| Kabelleiterbreite | 600 mm |
| Ausführung | integrierter Verbinder |
| Innenradius | 390 mm |
| Geeignet für Funktionserhalt | false |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Oberfläche | feuerverzinkt |

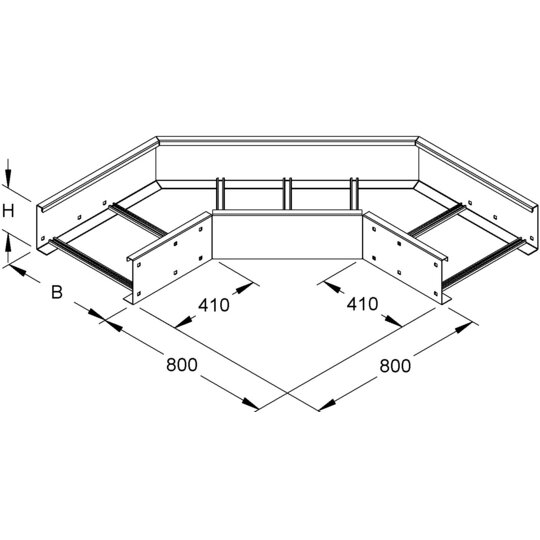

Bogen 90°, mit besonders starken ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, sowie eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite, für schwere Weitspannkabelleitern, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSVS 200. ... bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B... und BK...) finden Sie im KI Katalog. Verwendung für : Weitspannkabelleiter WSLS 200... Abmessungen (ca. Maße) H x B : 200 x 600 mm Abmessungen (außen) : 800 mm + B Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461EP Material__________ EP Lohn__________ Einheitspreis/Stueck
9eb44d2f-2bdc-4020-9043-c2265d299683_NX_Konformitaetserklaerung_26_06_2025.pdfRoHS-Erklärung
Download
(Stand: 19.08.2025)
|
