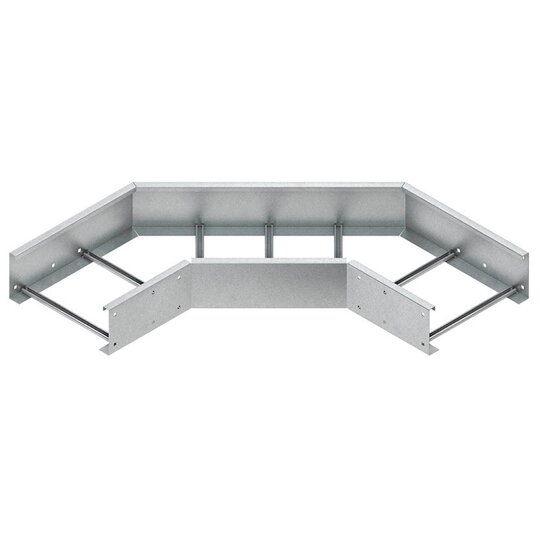

Niedax WSBS 200.300 Bogen 90° 200x300mm
m.ungel.Seitenholmen feuerverz.
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2307877
- EAN
- 4013339308903
- Hersteller-Nr.
- 4013339308903
- DEHA.-Nr.
- 0343808
- eClass.-Nr.
- 27400528
- Herstellerlink
- Wunsch-Suchbegriff
| Richtungsänderung | horizontal |
| Ausführung des Seitenholms | Profil (offen) |
| Seitenlochung | false |
| Ausführung der Sprosse | Profil ungelocht |
| Winkel | 90€ |
| Bogenausführung | glatter Bogen |
| Scharnierend | false |
| Kabelleiterhöhe | 200 mm |
| Kabelleiterbreite | 300 mm |
| Ausführung | integrierter Verbinder |
| Innenradius | 390 mm |
| Weitspann-Ausführung | true |
| Geeignet für Funktionserhalt | false |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Oberfläche | feuerverzinkt |

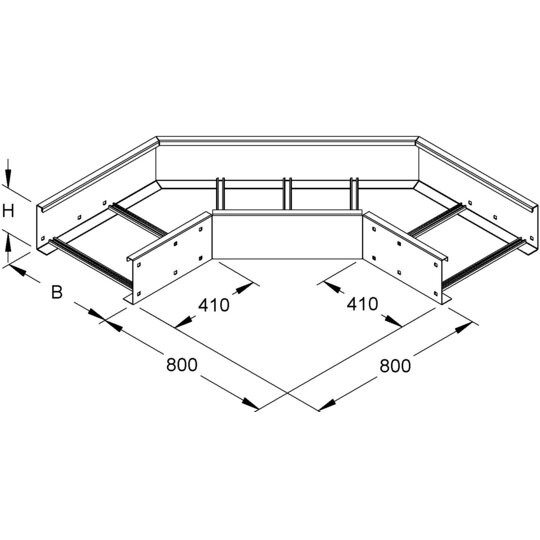

Bogen 90°, mit besonders starken ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, sowie eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite, für Weitspannkabelleiter, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 200.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B... und BK...) finden Sie im KI Katalog. für Weitspannkabelleiter : WSLS 200... Abmessungen (ca. Maße) H x B : 200 x 300 mm Abmessungen außen : 800 mm + B Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
