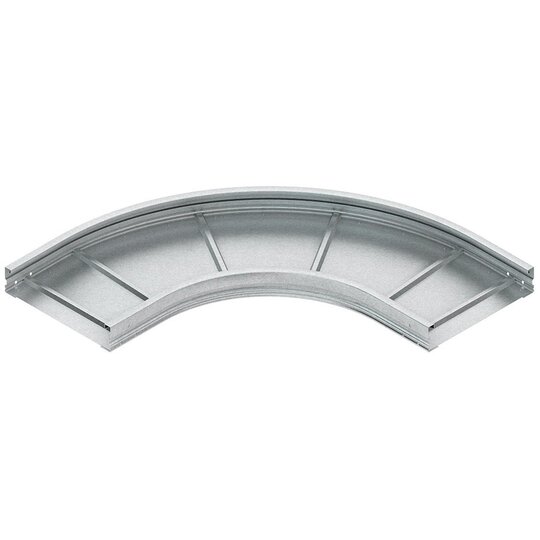

Niedax WRBR 105.500 E3 Bogen 90° 105x500mm ru.g. ungel. Edelstahl
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2321128
- EAN
- 4013339951116
- Hersteller-Nr.
- 4013339951116
- DEHA.-Nr.
- 3583708
- eClass.-Nr.
- 27400530
- Herstellerlink
- Wunsch-Suchbegriff
| Richtungsänderung | horizontal |
| Winkel | 90€ |
| Bauform | Bogen starr |
| Bogenausführung | glatter Bogen |
| Mit Oberteil | false |
| Innenradius | 500 mm |
| Kabelrinnenhöhe | 105 mm |
| Kabelrinnenbreite | 500 mm |
| Materialstärke | 1,5 mm |
| Seitenlochung | false |
| Montagelochung im Boden | false |
| NATO-Lochbild | false |
| Ausführung | integrierter Verbinder |
| Weitspann-Ausführung | true |
| Geeignet für Funktionserhalt | false |
| Werkstoff | rostfreier Stahl |
| Rostfreier Stahl, gebeizt | false |
| Werkstoffgüte | rost- und säurebeständiger Stahl |
| Oberfläche | sonstige |

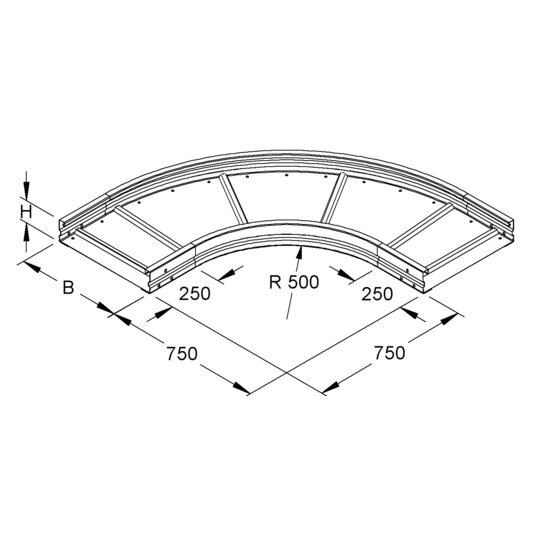

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 105... Weitspannkabelrinne WRU 105... Abmessungen (ca. Maße) Höhe H x Breite B : 105 x 500 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, 1.4303
