Kabeltragsysteme Gitterrinne und Zubehör

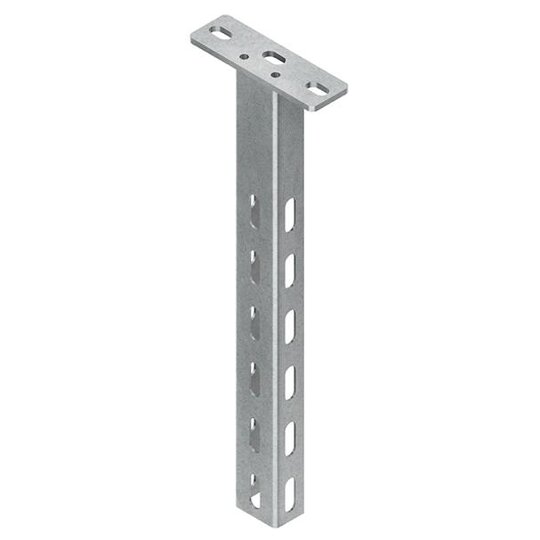

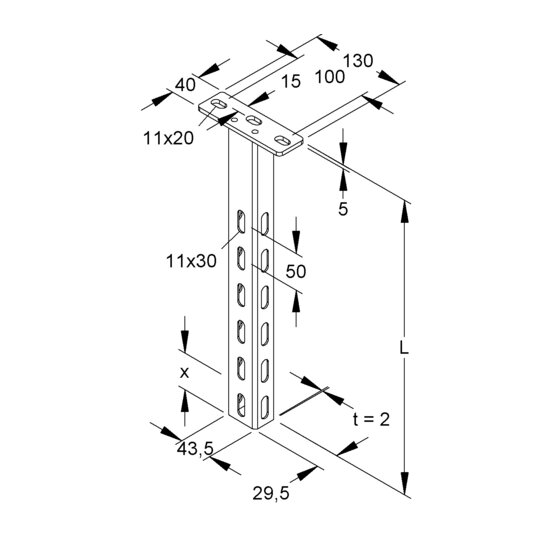

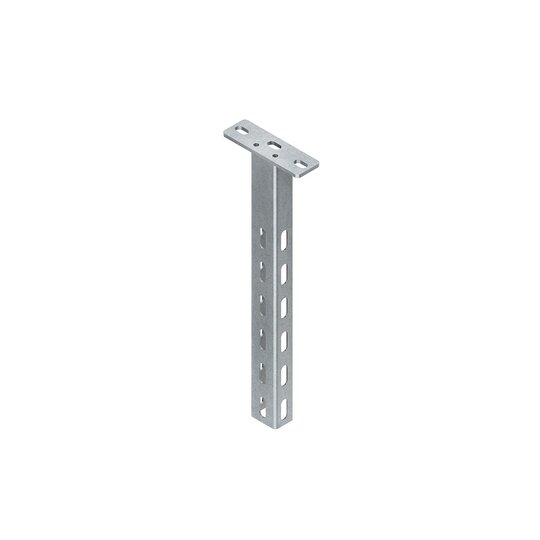

709175-30101 Hängestiel, 3-seitig gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 4530/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 45.30 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. für Ausleger : KTAL... KTAM... = 400 mm KTA... = 400 mm Abmessungen (ca. Maße) Kopfplatte L x B x t : 130 x 40 x 5 mm Befestigungslochung : 11 x 20 mm mittiger Abstand : 100 mm Kopfplattenlochung mittig : 11 x 20 mm 15 mm vom Seitenrand U-Profil : 43,5 x 29,5 x 29,5 mm Materialstärke t : 2 mm Abstand dreiseitige Profillochung zur Kopfplatte : 123 mm dreiseitige Profillochung, einreihig : 11 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 301 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
