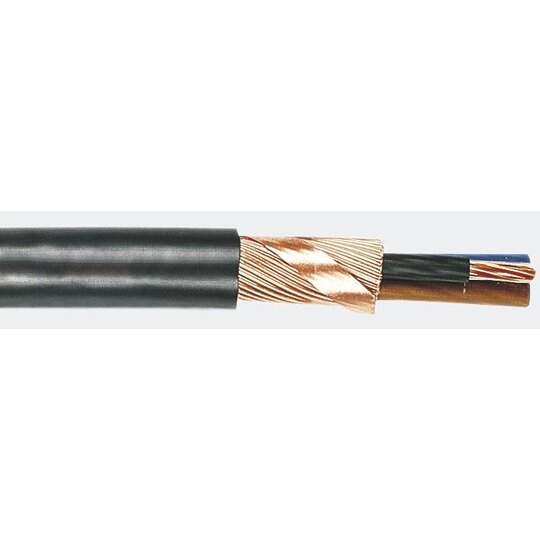

NYCWY 3x70/35 SM Eca Trommel
500 Meter

Listenpreis
Art.-Nr.
1164653
EAN
Hersteller-Nr.
NYCWY 3X 70
DEHA.-Nr.
0112108
eClass.-Nr.
Herstellerlink
Wunsch-Suchbegriff
Leiter-Material Cu, blank
Leiter-Nennquerschnitt 70,00 qmm
Leiter-Klasse Kl.2 = mehrdrähtig
Leiter-Form sektorförmig
Ader-Zahl 3
Werkstoff der Aderisolation PVC
Ader-Kennzeichnung Farbe
Schutzleiter false
Schirm false
Beidraht false
Hilfsader-Zahl 0
Hilfsader-Nennquerschnitt 0 qmm
Bleimantel false
Konzentrischer Leiter Cu
Konzentrischer Leiter-Nennquerschnitt 35 qmm
Bewehrung false
Mantelmaterial PVC
Mantel-Farbe schwarz
Halogenfrei nach EN 50267-2-2 false
Flammwidrig nach EN 60332-1-2
Raucharm nach EN 61034-2 false
Isolationserhalt nein
Funktionserhalt nein
Außendurchmesser ca. 32,8 mm
Zul. max. Leitertemperatur +70 €C
Zul. Kabelaußentemperatur bei Montage/Handling -5 - +50 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -30 - +70 €C
Nennspannung U0 0,6 kV
Nennspannung U 1 kV

"NYCWY 3x70/35 SM


Anwendung

Als festverlegtes Energie- und Steuerkabel zur Verwendung vorrangig für Industrie und Schaltanlagen, in Kraftwerken und Ortsnetzen, dort wo erhöhter elektrischer und mechanischer Schutz gegen Berührungsspannung gefordert wird. Zur Verlegung im Freien, in der Erde, in Innenräumen und in Kabelkanälen.


Aufbau

  • Leiter: Kupferleiter blank nach VDE 0295

  • nycwy_mcs_pd.pdf

    Bauproduktenverordnung

    Download (Stand: 27.03.2024)

    nycwy_tf.pdf

    Bauproduktenverordnung

    Download (Stand: 27.03.2024)

    nycwy_eo.pdf

    Bauproduktenverordnung

    Download (Stand: 27.03.2024)

    nycwy_mcs_mk.pdf

    Bauproduktenverordnung

    Download (Stand: 27.03.2024)

    nycwy_dop000063_nc.pdf

    Bauproduktenverordnung

    Download (Stand: 27.03.2024)

    DOP000063.pdf

    Bauproduktenverordnung

    Download (Stand: 27.03.2024)

    WW-NYCWY-V1.pdf

    Bauproduktenverordnung

    Download (Stand: 27.03.2024)

    DoP-16-0027-01.pdf

    Bauproduktenverordnung

    Download (Stand: 27.03.2024)

    1001207.pdf

    Bauproduktenverordnung

    Download (Stand: 27.03.2024)

    0317_0002_17_hnb.pdf

    Bauproduktenverordnung

    Download (Stand: 27.03.2024)

    ww_nycwy_v1_ww.pdf

    Bauproduktenverordnung

    Download (Stand: 27.03.2024)

    Datenblatt NAYCWY

    Technisches Datenblatt für Stromkabel nach VDE 0276-603 als festverlegtes Energie- und Steuerkabel.

    Download (Stand: 27.03.2024)
