Netzfrequenz | 50 Hz |
Bemessungsspannung | 230 V |
Werkstoff des Gehäuses | Stahlblech |
Selbsttätige Verschlussklappe integriert | false |
Volumenstrom | 755 cbm/h |
Nennleistung | 107 W |
Schutzart (IP) | IPX5 |

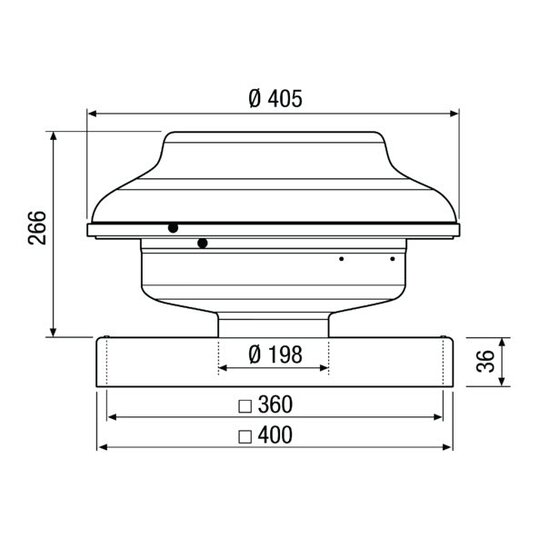

Platzsparender Dachventilator mit extrem geringen Abmessungen. Zur Entlüftung. Formschönes Gehäuse aus verzinktem und pulverbeschichtetem Stahlblech. Abdeckung aus Aluminium. Die Abdeckung ist für Reinigungsarbeiten leicht abnehmbar. Beschichtetes Eingriffschutzgitter. Radial-Laufrad mit rückwärtsgekrümmten Schaufeln. Schutzart IP X5. Motor: Außenläufer-Kondensatormotor. Betriebskondensator anschlussfertig im Klemmenkasten. Drehzahlsteuerbar. Thermischer Überlastungsschutz serienmäßig. Robuster Motor mit Kugellager, wartungsfrei. Montagehinweise: Dank seines geringen Gewichts wird für den Transport des EHD auf das Dach kein Kran oder Lastenaufzug benötigt. Elektrischer Anschluss: Anschluss an Klemmleiste im Gehäuse. Sicherheitshinweise: Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel: EHD 20, Fördervolumen: 755 m3/h, Laufradtyp: radial, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, SEC average: -26 kWh/(m2*a), Energieeffizienzklasse: C, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 107 W, IMax: 0,47 A, Schutzart: IP X5, Polumschaltbar: nein, Netzzuleitung: 3 / 1,5 mm2, Einbauort: Dach, Einbaulage: senkrecht, Material: Stahlblech, verzinkt, Gewicht: 7,7 kg, Gewicht mit Verpackung: 8,51 kg, Nennweite: 200 mm, Breite: 405 mm, Höhe: 405 mm, Tiefe: 302 mm, Breite mit Verpackung: 435 mm, Höhe mit Verpackung: 415 mm, Tiefe mit Verpackung: 340 mm, Fördermitteltemperatur bei IMax: -20 °C bis 50 °C, Schalldruckpegel: 55 dB(A) / Abstand 3 m, Freifeldbedingungen
