| Netzfrequenz |
50 Hz |
| Bemessungsspannung |
230 V |
| Montageart |
Aufputz |
| Werkstoff des Gehäuses |
Kunststoff |
| Farbe |
weiß |
| Volumenstrom |
250 cbm/h |
| Schutzart (IP) |
IPX5 |
| Nennweite |
150 mm |
| Zusammenstellung |
Standard |
| Ausführung |
axial |
| Richtung |
Entlüftung |

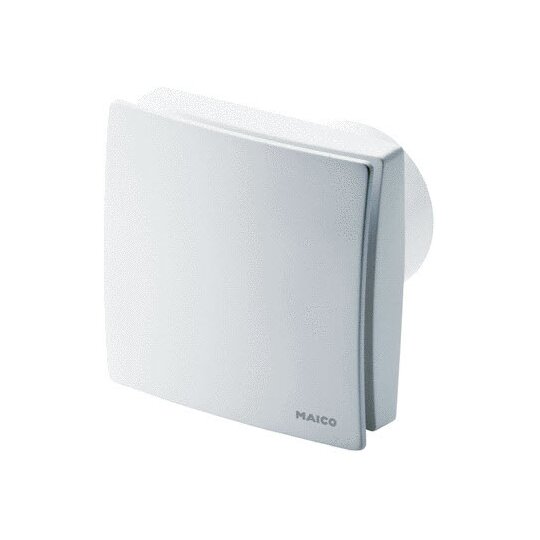

Standardausführung - Ein/Aus über Lichtschalter oder separaten Schalter. - Betrieb entweder in Stufe 1 oder Stufe 2. - Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. - Drehzahlsteuerbar.Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - Kombiniert großes Fördervolumen mit hoher Druckstärke. - Mit VDE-GS Zeichen. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Thermischer Überlastungsschutz. - Für Dauerbetrieb geeignet. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Kompatibel zu ECA Vorgängermodellen DN 150, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. - Wand- und Deckenmontage möglich.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Alle ECA 150 ipro Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 150 ipro - Ausführung: Standardausführung - Fördervolumen: 200 m3/h / 250 m3/h - Drehzahl: 1672 1/min / 2189 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - SEC average: -11,18 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 15 W / 19 W - IMax: 0,09 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,6 kg - Gewicht mit Verpackung: 1,89 kg - Klappe: keine - Nennweite: 150 mm - Breite: 228 mm - Höhe: 228 mm - Tiefe: 123,3 mm - Breite mit Verpackung: 235 mm - Höhe mit Verpackung: 235 mm - Tiefe mit Verpackung: 200 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 33 dB(A) / 40 dB(A) / Abstand 3 m, Freifeldbedingungen
